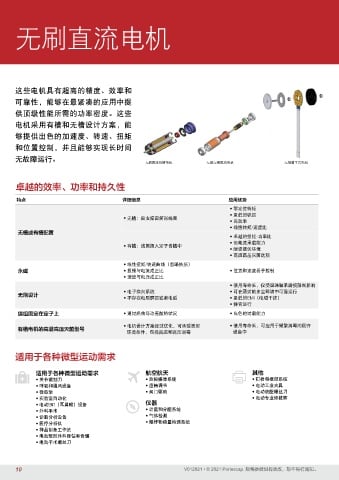

Page 10 - PortescapCatalog 0212_V012021CN_A4

无刷直流电机

这些电机具有超高的精度、效率和

可靠性，能够在最紧凑的应用中提
供顶级性能所需的功率密度。这些
电机采用有槽和无槽设计方案，能

够提供出色的加速度、转速、扭矩

和位置控制，并且能够实现长时间
无故障运行。
无刷直流有槽电机 无刷无槽直流电机 无刷扁平式电机

卓越的效率、功率和持久性

特点 详细信息 应用优势
• 零定位转矩
• 更低的铁损
• 无槽：自支撑圆筒形线圈
• 高效率
• 线性转矩/速度比
无槽或有槽配置
• 卓越的扭矩-功率比
• 高电流承载能力
• 有槽：线圈插入定子齿槽中
• 耐受恶劣环境
• 高温高压灭菌选项
• 线性扭矩/转速曲线（忽略铁损）
永磁 • 扭矩与电流成正比 • 位置和速度易于控制
• 速度与电压成正比
• 使用寿命长，仅受滚珠轴承磨损限制影响
• 电子换向系统 • 可在恶劣的多尘环境中可靠运行
无刷设计
• 不存在电刷磨损或者电弧 • 更低的EMI（电磁干扰）
• 静音运行
绕组固定在定子上 • 通过热传导改善散热状况 • 出色的过载能力

• 电机设计方案经过优化，可承受恶劣 • 使用寿命长，可应用于频繁消毒的医疗
有槽电机的高温高压灭菌型号
环境条件，包括高温和高压消毒 设备中

适用于各种微型运动需求

适用于各种微型运动需求 航空航天 其他
• 关节镜刨刀 • 监控摄像系统 • 钉枪和框架系统
• 呼吸和通风设备 • 座椅调节 • 电动工业夹具
• 微型泵 • 阀门驱动 • 电动装配螺丝刀
• 实验室自动化 • 电动专业修枝剪
• 电动ENT（耳鼻喉）设备 仪器
• 外科手术 • 计量和分配系统
• 诊断分析设备 • 气体检测
• 医疗分析仪 • 爆炸物痕量检测系统
• 样品制备工作站
• 电动整形外科骨钻和骨锯
• 电动手术螺丝刀

10 V012021 • © 2021 Portescap. 规格参数如有更改，恕不另行通知。
