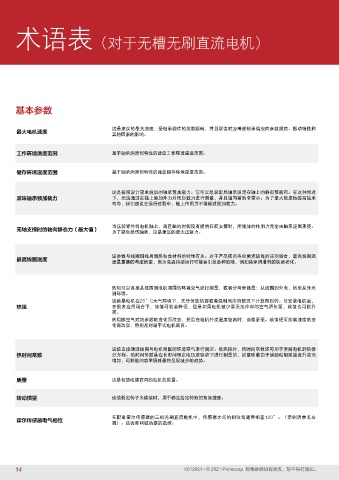

术语表（对于无槽无刷直流电机）

基本参数

这是建议的最大速度，受轴承组件的类型限制，并且取值时应考虑轴承供应商参数规范、振动特性和
最大电机速度
其他因素的影响。

工作环境温度范围 基于轴承润滑剂特性的建议工作环境温度范围。

储存环境温度范围 基于轴承润滑剂特性的建议储存环境温度范围。

这是按照设计需求施加的轴承预加载力。它可以是装配后轴承固定在轴上的静态预载荷。在这种情况
滚珠轴承预加载力 下，无法通过在轴上施加外力对预加载力进行测量，并且轴向窜动非常小。为了最大限度地提高轴承
寿命，我们建议在运行过程中，轴上作用力不得超过预加载力。

当压装零件到电机轴上，而且轴的对侧没有提供任何支撑时，所施加的作用力完全由轴承座圈承受。
无轴支撑时的轴向静态力（最大值）
为了避免损伤轴承，这是建议的最大压紧力。

该参数与线圈铜线周围热粘合材料的特性有关。对于产品使用寿命要求较高的应用场合，最高线圈温
最高线圈温度
度是重要的考虑因素，因为高温持续运行可能会引发各种故障，例如轴承润滑剂的快速老化。

热阻可以直接从线圈到电机周围的环境空气进行测量，或者分两步测量：从线圈到外壳，然后从外壳
到环境。
该值是电机在25°C大气环境下，无任何散热器或者强制风冷的情况下计算得到的。当安装电机后，
热阻 在很多应用场合下，该值可能会降低，但是如果电机被少量无法冷却的空气所包覆，该值也可能升
高。
热阻随空气对流参数的变化而改变，并且在电机外壳温度较高时，该值更低。该值还可能随速度的变
化而改变，特别是对扁平式电机而言。

该值直接通过线圈与电机周围的环境空气进行测定。除热阻外，热时间常数还可用于求解电机的热微
热时间常数 分方程。热时间常数是在长时间恒定电压源驱动下进行测量的，这意味着由于绕组电阻随温度升高而
增加，可耗散的功率损耗量将呈现减少的趋势。

质量 这是包括电缆在内的电机总质量。

转动惯量 该值假定转子未连接时，用于确定给定转矩的角加速度。

在配备霍尔传感器的三相无刷直流电机中，传感器之间的相位角通常相差120°。（示例请参见右
霍尔传感器电气相位
图）。这会影响驱动器的选型。

14 V012021 • © 2021 Portescap. 规格参数如有更改，恕不另行通知。
