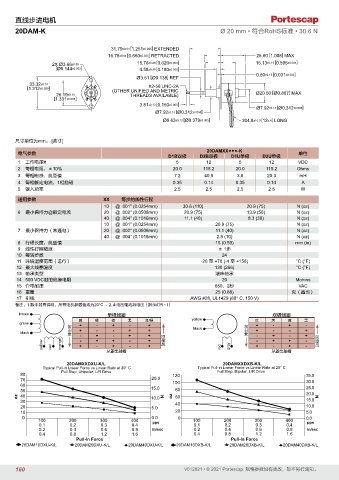

P. 160
直线步进电机
20DAM-K Ø 20 mm • 符合RoHS标准 • 30.6 N
31.79 ±0.64 [1.251 ±0.025] EXTENDED
16.78 ±0.64 [0.660 ±0.025] RETRACTED 25.60 [1.008] MAX
15.76 ±0.20 [0.620 ±0.008] 15.13 ±0.15 [0.595 ±0.006]
2X Ø3.66 ±0.05
[Ø0.144 ±0.002] 4.58 ±0.20 [0.180 ±0.008]
0.80 ±0.13 [0.031 ±0.005]
Ø3.51 [Ø0.138] REF
33.32 ±0.51
[1.312 ±0.020] #2-56 UNC-2A
(OTHER UNIFIED AND METRIC
26.19 ±0.13 THREADS AVAILABLE) Ø20.50 [Ø0.807] MAX
[1.331 ±0.005]
3.81 ±0.13 [0.150 ±0.005] Ø7.92 ±0.13 [Ø0.312 ±0.005]
Ø7.92 ±0.13 [Ø0.312 ±0.005]
Ø9.63 ±0.13 [Ø0.379 ±0.005] 304.8 ±10.0 [12 ±.4] LONG
尺寸单位为mm。 [英寸]
20DAMXX •• ••• •-K
电气参数 单位
D1B双极 D2B双极 D1U单极 D2U单极
1 工作电压# 5 12 5 12 VDC
2 每相电阻，±10％ 20.0 115.2 20.0 115.2 Ohms
3 每相电感，典型值 7.2 40.8 3.8 20.3 mH
4 每相额定电流，1相励磁 0.35 0.14 0.35 0.14 A
5 输入功率 2.5 2.5 2.5 2.5 W
通用参数 XX 每步的线性行程
10 @ .001" (0.0254mm) 30.6 (110) 20.9 (75) N (oz)
6 最小保持力@额定电流 20 @ .002" (0.0508mm) 20.9 (75) 13.9 (50) N (oz)
40 @ .004" (0.1016mm) 11.1 (40) 8.3 (30) N (oz)
10 @ .001" (0.0254mm) 20.9 (75) N (oz)
7 最小保持力（未通电） 20 @ .002" (0.0508mm) 11.1 (40) N (oz)
40 @ .004" (0.1016mm) 2.8 (10) N (oz)
8 行程长度，典型值 15 (0.59) mm (in)
9 线性行程精度 ± 1步
10 每转步数 24
11 环境温度范围（运行） -20 至 +70 (-4 至 +158) °C (°F)
12 最大线圈温度 130 (266) °C (°F)
13 轴承类型 滚珠轴承
14 500 VDC时的绝缘电阻 20 Mohms
15 介电耐压 650，2秒 VAC
16 重量 25 (0.88) 克（盎司）
17 引线 AWG #28, UL1429 (80° C, 150 V)
备注：1.除非另有说明，所有电机参数值均为20°C - 2.＃电压驱动器电压（指示灯R • I）
brown 单极线圈 brown 双极线圈
黄 yellow 橙 棕 黑 红/绿 yellow 红 灰 黄 黑
green + - + - green + + - + -
伸出时 + black - - + + black 伸出时 + - - +
black - + - + black + - + - +
yellow red orange - + + - red + + gray - - + yellow red 回缩时 orange red gray + - + - + + - - 回缩时
+
从输出轴看 从输出轴看
20DAMXXDXU-K/L 20DAMXXDXB-K/L
Typical Pull-in Linear Force vs Linear Rate at 20° C Typical Pull-in Linear Force vs Linear Rate at 20° C
80 Full Step, Unipolar, L/R Drive 120 Full Step, Bipolar, L/R Drive 35.0
70 20.0 100 30.0
60 15.0 25.0
50 80 20.0
oz 40 10.0 N oz 60 N
30 40 15.0
20 5.0 10.0
10 20 5.0
0 0.0 0 0.0
100 200 300 400 pps 100 200 300 400 pps
pps
0.1 0.2 0.3 0.4 0.1 0.2 0.3 0.4
0.2 0.4 0.6 0.8 in/sec 0.2 0.4 0.6 0.8 in/sec
in/sec
0.4 0.8 1.2 1.6 0.4 0.8 1.2 1.6
Pull-In Force Pull-In Force
20DAM10DXU-K/L 20DAM20DXU-K/L 20DAM40DXU-K/L 20DAM10DXB-K/L 20DAM20DXB-K/L 20DAM40DXB-K/L
160 V012021 • © 2021 Portescap. 规格参数如有更改，恕不另行通知。
