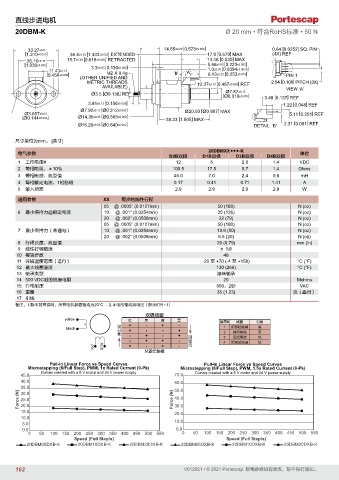

Page 162 - PortescapCatalog 0212_V012021CN_A4

直线步进电机
20DBM-K Ø 20 mm • 符合RoHS标准 • 50 N

33.27 ±0.5 14.55 ±0.20 [0.573 ±0.008] 0.64 [0.0252] SQ. PIN
[1.310 ±0.020] 36.4 ±0.63 [1.433 ±0.025] EXTENDED 17.0 [0.670] MAX (4X) REF
26.16 ±0.13 15.7 ±0.63 [0.618 ±0.025] RETRACTED 13.46 [0.530] MAX
[1.030 ±0.005] 3.3 ±0.05 [0.130 ±0.002] 5.66 ±0.05 [0.223 ±0.002]
11.43 ±0.13 'A' 1.0 ±0.05 [0.0394 ±0.0020]
[0.450 ±0.005] M2 X 0.4g 'B' 6.43 ±0.25 [0.253 ±0.010] PIN 1
(OTHER UNIFIED AND
METRIC THREADS 12.37 ±0.13 [0.487 ±0.005] REF 2.54 [0.100] PITCH (3X)
AVAILABLE) VIEW 'A'
Ø7.87 ±0.13
Ø3.5 [Ø0.138] REF [Ø0.310 ±0.005] 3.48 [ 0.137 ] REF
3.81 ±0.13 [0.150 ±0.005] 1.22 [ 0.048 ] REF
Ø7.92 ±0.13 [Ø0.312 ±0.005] Ø20.50 [Ø0.807] MAX
Ø3.657 ±0.05 5.11 [ 0.201 ] REF
[Ø0.144 ±0.002] Ø14.35 ±0.05 [Ø0.565 ±0.002] 38.23 [1.505] MAX
Ø16.26 ±0.05 [Ø0.640 ±0.002] DETAIL 'B' 2.31 [ 0.091 ] REF

尺寸单位为mm。 [英寸]
20DBMXX •• ••• •-K
电气参数 单位
D2B双极 D1B双极 D3B双极 D4B双极
1 工作电压# 12 5 2.9 1.4 VDC
2 每相电阻，±10％ 100.5 17.5 5.7 1.4 Ohms
3 每相电感，典型值 45.0 7.0 2.4 0.6 mH
4 每相额定电流，1相励磁 0.17 0.41 0.71 1.41 A
5 输入功率 2.9 2.9 2.9 2.9 W
通用参数 XX 每步的线性行程
05 @ .0005" (0.0127mm) 50 (180) N (oz)
6 最小保持力@额定电流 10 @ .001" (0.0254mm) 35 (126) N (oz)
20 @ .002" (0.0508mm) 22 (79) N (oz)
05 @ .0005" (0.0127mm) 50 (180) N (oz)
7 最小保持力（未通电） 10 @ .001" (0.0254mm) 13.9 (50) N (oz)
20 @ .002" (0.0508mm) 5.5 (20) N (oz)
8 行程长度，典型值 20 (0.79) mm (in)
9 线性行程精度 ± 1步
10 每转步数 48
11 环境温度范围（运行） -20 至 +70 (-4 至 +158) °C (°F)
12 最大线圈温度 130 (266) °C (°F)
13 轴承类型 滚珠轴承
14 500 VDC时的绝缘电阻 20 Mohms
15 介电耐压 650，2秒 VAC
16 重量 35 (1.23) 克（盎司）
17 引线
备注：1.除非另有说明，所有电机参数值均为20°C - 2.＃电压驱动器电压（指示灯R • I）
brown 双极线圈
yellow 红 灰 黄 黑
green + - + - 编号# 线圈 引线
black 1 前部起始端 黄
black 伸出时 + - + - - - + + 2 3 前部尾端 黑
灰
后部尾端
yellow red orange red gray + - + - + + - - 回缩时 4 后部起始端 红
从输出轴看
Pull-In Linear Force vs Speed Curves Pull-In Linear Force vs Speed Curves
Microstepping (8/Full Step), PWM, 1x Rated Current (0-Pk) Microstepping (8/Full Step), PWM, 1.5x Rated Current (0-Pk)
Curves created with a 5 V motor and 24 V power supply Curves created with a 5 V motor and 24 V power supply
45.0 70.0
40.0 60.0
35.0 50.0
Force (N) Force (N) 25.0 Force (N) 40.0
30.0
20.0
30.0
15.0 20.0
10.0
5.0 10.0
0.0 0.0
0 50 100 150 200 250 300 350 400 450 500 550 0 50 100 150 200 250 300 350 400 450 500 550
Speed (Full Step/s)peed (Full Step/s) Speed (Full Step/s)
S
20DBM05DXB-K0DBM05DXB-K 20DBM10DXB-K0DBM10DXB-K 20DBM20DXB-K0DBM20DXB-K 20DBM05DXB-K 20DBM10DXB-K 20DBM20DXB-K
2
2
2
