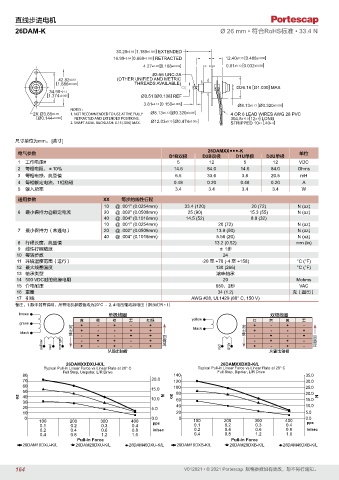

Page 164 - PortescapCatalog 0212_V012021CN_A4

直线步进电机
26DAM-K Ø 26 mm • 符合RoHS标准 • 33.4 N

30.20 ±0.64 [1.189 ±0.025] EXTENDED
16.99 ±0.64 [0.669 ±0.025] RETRACTED 12.40 ±0.15 [0.488 ±0.006]
4.27 ±0.20 [0.168 ±0.008] 0.81 ±0.13 [0.032 ±0.005]
#2-56 UNC-2A
42.82 ±0.51 (OTHER UNIFIED AND METRIC
[1.686 ±0.020] THREADS AVAILABLE)
Ø26.16 [Ø1.030] MAX
34.90 ±0.13
[1.374 ±0.005] Ø3.51 [Ø0.138] REF
3.81 ±0.13 [0.150 ±0.005] Ø8.13 ±0.13 [Ø0.320 ±0.005]
NOTES :

2X Ø3.66 ±0.05 1. NOT RECOMMENDED TO USE AT THE FULLY Ø8.13 ±0.13 [Ø0.320 ±0.005] 4 OR 6 LEAD WIRES AWG 28 PVC
[Ø0.144 ±0.002] RETRACTED AND EXTENDED POSITIONS. 304.8 ±10.0 [12 ±.4] LONG
2. SHAFT AXIAL BACKLASH: 0.15 [.006] MAX. Ø12.03 ±0.13 [Ø0.474 ±0.005] STRIPPED 10 ±1 [.40 ±.4]
尺寸单位为mm。 [英寸]
26DAMXX •• ••• •-K
电气参数 单位
D1B双极 D2B双极 D1U单极 D2U单极
1 工作电压# 5 12 5 12 VDC
2 每相电阻，±10％ 14.6 84.0 14.6 84.0 Ohms
3 每相电感，典型值 6.5 33.6 3.8 20.5 mH
4 每相额定电流，1相励磁 0.48 0.20 0.48 0.20 A
5 输入功率 3.4 3.4 3.4 3.4 W
通用参数 XX 每步的线性行程
10 @ .001" (0.0254mm) 33.4 (120) 20 (72) N (oz)
6 最小保持力@额定电流 20 @ .002" (0.0508mm) 25 (90) 15.3 (55) N (oz)
40 @ .004" (0.1016mm) 14.5 (52) 8.9 (32)
10 @ .001" (0.0254mm) 20 (72) N (oz)
7 最小保持力（未通电） 20 @ .002" (0.0508mm) 13.9 (50) N (oz)
40 @ .004" (0.1016mm) 5.56 (20) N (oz)
8 行程长度，典型值 13.2 (0.52) mm (in)
9 线性行程精度 ± 1步
10 每转步数 24
11 环境温度范围（运行） -20 至 +70 (-4 至 +158) °C (°F)
12 最大线圈温度 130 (266) °C (°F)
13 轴承类型 滚珠轴承
14 500 VDC时的绝缘电阻 20 Mohms
15 介电耐压 650，2秒 VAC
16 重量 34 (1.2) 克（盎司）
17 引线 AWG #28, UL1429 (80° C, 150 V)
备注：1.除非另有说明，所有电机参数值均为20°C - 2.＃电压驱动器电压（指示灯R • I）
brown 单极线圈 brown 双极线圈
黄 yellow 橙 棕 黑 红/绿 yellow 红 灰 黄 黑
green + - + green + + - + -
-
伸出时 + black - - + + black 伸出时 + - - +
black - + - + black + - + - +
yellow red orange - + + - red + + gray - - + yellow red 回缩时 orange red gray + - + - + + - - 回缩时
+
从输出轴看 从输出轴看

26DAMXXDXU-K/L 26DAMXXDXB-K/L
Typical Pull-in Linear Force vs Linear Rate at 20° C Typical Pull-in Linear Force vs Linear Rate at 20° C
Full Step, Unipolar, L/R Drive Full Step, Bipolar, L/R Drive
80 140 35.0
70 20.0 120 30.0
60 100 25.0
50 15.0 80 20.0
oz 40 10.0 N oz 60 15.0 N
30
20 5.0 40 10.0
10 20 5.0
0 0.0 0 0.0
100 200 300 400 pps 100 200 300 400 pps
0.1 0.2 0.3 0.4 0.1 0.2 0.3 0.4
0.2 0.4 0.6 0.8 in/sec 0.2 0.4 0.6 0.8 in/sec
0.4 0.8 1.2 1.6 0.4 0.8 1.2 1.6
Pull-In Force Pull-In Force
26DAM10DXU-K/L 26DAM20DXU-K/L 26DAM40DXU-K/L 26DAM10DXB-K/L 26DAM20DXB-K/L 26DAM40DXB-K/L

164 V012021 • © 2021 Portescap. 规格参数如有更改，恕不另行通知。
