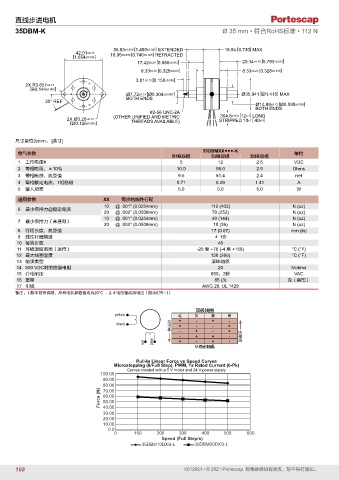

Page 168 - PortescapCatalog 0212_V012021CN_A4

直线步进电机
35DBM-K Ø 35 mm • 符合RoHS标准 • 112 N

36.83 ±0.635 [1.450 ±0.025] EXTENDED 18.54 [0.730] MAX
42.01 ±0.10 18.95 ±0.635 [0.746 ±0.025] RETRACTED
[1.654 ±0.004]
17.42 ±0.30 [0.686 ±0.012] 20.14 ±0.25 [0.793 ±0.010]
8.33 ±0.25 [0.328 ±0.010] 8.33 ±0.25 [0.328 ±0.010]
3.81 ±0.13 [0.150 ±0.005]
2X R3.657 ±0.13
[R0.144 ±0.005]
Ø7.72 ±0.13 [Ø0.304 ±0.0057] Ø35.941 [Ø1.415] MAX
30° REF BOTH ENDS
Ø14.99 ±0.13 [Ø0.590 ±0.005]
#2-56 UNC-2A BOTH ENDS
(OTHER UNIFIED AND METRIC 304.8 ±10.0 [12 ±.4] LONG
2X Ø3.20 ±0.13 THREADS AVAILABLE) STRIPPED 10 ±1 [.40 ±.4]
[Ø0.126 ±0.005]

尺寸单位为mm。 [英寸]
35DBMXX •• ••• •-K
电气参数 单位
D1B双极 D2B双极 D3B双极
1 工作电压# 5 12 2.5 VDC
2 每相电阻，±10％ 10.0 58.0 2.5 Ohms
3 每相电感，典型值 9.5 51.4 2.4 mH
4 每相额定电流，1相励磁 0.71 0.29 1.41 A
5 输入功率 5.0 5.0 5.0 W
通用参数 XX 每步的线性行程
10 @ .001" (0.0254mm) 112 (403) N (oz)
6 最小保持力@额定电流
20 @ .002" (0.0508mm) 70 (252) N (oz)
10 @ .001" (0.0254mm) 40 (144) N (oz)
7 最小保持力（未通电）
20 @ .002" (0.0508mm) 10 (36) N (oz)
8 行程长度，典型值 17 (0.67) mm (in)
9 线性行程精度 ± 1步
10 每转步数 48
11 环境温度范围（运行） -20 至 +70 (-4 至 +158) °C (°F)
12 最大线圈温度 130 (266) °C (°F)
13 轴承类型 滚珠轴承
14 500 VDC时的绝缘电阻 20 Mohms
15 介电耐压 650，2秒 VAC
16 重量 85 (3) 克（盎司）
17 引线 AWG 26, UL 1429
备注：1.除非另有说明，所有电机参数值均为20°C - 2.＃电压驱动器电压（指示灯R • I）

brown 双极线圈
yellow 红 灰 黄 黑
green + - + -
black
black 伸出时 + - + - - - + +
yellow red orange red gray + - + - + + - - 回缩时

从输出轴看
Pull-In Linear Force vs Speed Curves
Microstepping (8/Full Step), PWM, 1x Rated Current (0-Pk)
Curves created with a 5 V motor and 24 V power supply
100.00
90.00
80.00
Force (N) 60.00
70.00
50.00
40.00
30.00
20.00
10.00
0.0
0 100 200 300 400 500 600
Speed (Full Step/s)peed (Full Step/s)
S
35DBM10DXB-L 35DBM20DXB-L

168 V012021 • © 2021 Portescap. 规格参数如有更改，恕不另行通知。
