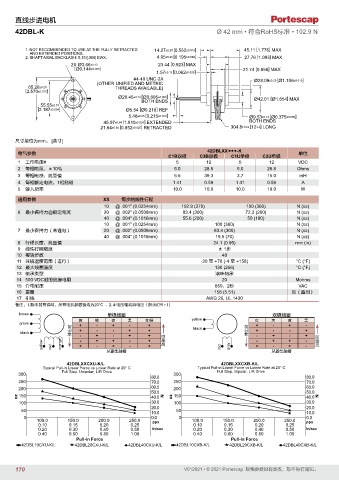

Page 170 - PortescapCatalog 0212_V012021CN_A4

直线步进电机
42DBL-K Ø 42 mm • 符合RoHS标准 • 102.9 N

NOTES:
1. NOT RECOMMENDED TO USE AT THE FULLY RETRACTED 14.27 ±0.20 [0.562 ±0.012] 45.11 [1.776] MAX
AND EXTENDED POSITIONS.
2. SHAFT AXIAL BACKLASH: 0.15 [.006] MAX. 4.95 ±0.20 [0.195 ±0.008] 27.76 [1.093] MAX
2X Ø3.66 ±0.13 23.44 [0.923] MAX
[Ø0.144 ±0.005] 21.74 [0.856] MAX
1.57 ±0.13 [0.062 ±0.005]
#4-40 UNC-2A Ø28.09 ±0.25 [Ø1.106 ±0.010]
(OTHER UNIFIED AND METRIC
65.28 ±0.25 THREADS AVAILABLE)
[2.570 ±0.010]
Ø20.45 ±0.13 [Ø0.805 ±0.005] Ø42.01 [Ø1.654] MAX
BOTH ENDS
55.55 ±0.10
[2.187 ±0.004] Ø5.54 [Ø0.218] REF
5.46 ±0.25 [0.215 ±0.010] Ø9.53 ±0.13 [Ø0.375 ±0.005]
45.97 ±0.64 [1.810 ±0.025] EXTENDED BOTH ENDS
21.64 ±0.64 [0.852 ±0.025] RETRACTED 304.8 ±10.0 [12 ±.4] LONG

尺寸单位为mm。 [英寸]
42DBLXX •• ••• •-K
电气参数 单位
C1B双极 C2B双极 C1U单极 C2U单极
1 工作电压# 5 12 5 12 VDC
2 每相电阻，±10％ 5.0 28.8 5.0 28.8 Ohms
3 每相电感，典型值 5.5 39.3 3.7 15.0 mH
4 每相额定电流，1相励磁 1.41 0.59 1.41 0.59 A
5 输入功率 10.0 10.0 10.0 10.0 W
通用参数 XX 每步的线性行程
10 @ .001" (0.0254mm) 102.9 (370) 100 (360) N (oz)
6 最小保持力@额定电流 20 @ .002" (0.0508mm) 83.4 (300) 72.3 (260) N (oz)
40 @ .004" (0.1016mm) 55.6 (200) 50 (180) N (oz)
10 @ .001" (0.0254mm) 100 (360) N (oz)
7 最小保持力（未通电） 20 @ .002" (0.0508mm) 83.4 (300) N (oz)
40 @ .004" (0.1016mm) 19.5 (70) N (oz)
8 行程长度，典型值 24.1 (0.95) mm (in)
9 线性行程精度 ± 1步
10 每转步数 48
11 环境温度范围（运行） -20 至 +70 (-4 至 +158) °C (°F)
12 最大线圈温度 130 (266) °C (°F)
13 轴承类型 滚珠轴承
14 500 VDC时的绝缘电阻 20 Mohms
15 介电耐压 650，2秒 VAC
16 重量 156 (5.51) 克（盎司）
17 引线 AWG 26, UL 1430
备注：1.除非另有说明，所有电机参数值均为20°C - 2.＃电压驱动器电压（指示灯R • I）
brown 单极线圈 brown 双极线圈
黄 yellow 橙 棕 黑 红/绿 yellow 红 灰 黄 黑
green + - + - green + + - + -
伸出时 + black - - + + black 伸出时 + - - +
black - + - + black + - + - +
yellow red orange - + + - red + + gray - - + yellow red 回缩时 orange red gray + - + - + + - - 回缩时
+
从输出轴看 从输出轴看

42DBLXXCXU-K/L 42DBLXXCXB-K/L
Typical Pull-in Linear Force vs Linear Rate at 20° C Typical Pull-in Linear Force vs Linear Rate at 20° C
300 Full Step, Unipolar, L/R Drive 80.0 300 Full Step, Bipolar, L/R Drive 80.0
250 70.0 250 70.0
200 60.0 200 60.0
50.0
50.0
oz 150 40.0 N oz 150 40.0 N
100 30.0 100 30.0
20.0 20.0
20.0
50 10.0 50 10.0
0 0.0 0 0.0
100.0 150.0 200.0 250.0 pps 100.0 150.0 200.0 250.0 pps
0.10 0.15 0.20 0.25 0.10 0.15 0.20 0.25
0.20 0.30 0.40 0.50 in/sec 0.20 0.30 0.40 0.50 in/sec
0.40 0.60 0.80 1.00 0.40 0.60 0.80 1.00
Pull-In Force Pull-In Force
42DBL10CXU-K/L 42DBL20CXU-K/L 42DBL40CXU-K/L 42DBL10CXB-K/L 42DBL20CXB-K/L 42DBL40CXB-K/L

170 V012021 • © 2021 Portescap. 规格参数如有更改，恕不另行通知。
