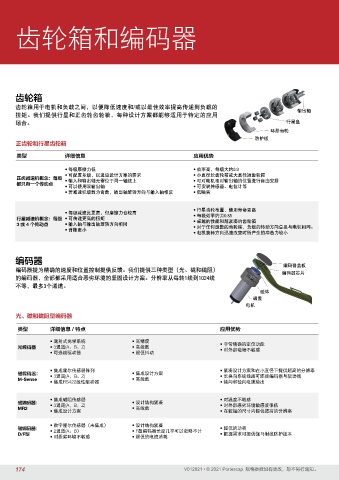

齿轮箱和编码器

齿轮箱

齿轮箱用于电机和负载之间，以便降低速度和/或以最佳效率提高传递到负载的
输出轴
扭矩。我们提供行星和正齿轮齿轮箱，每种设计方案都能够适用于特定的应用
场合。 行星盘
环形齿轮
防护板
正齿轮和行星齿轮箱

类型 详细信息 应用优势

• 每级摩擦力低 • 效率高，每级大约0.9
• 可配置多级，以适应设计方案的需求 • 小直径长齿轮箱或大直径短齿轮箱
正齿减速机概念：每级 • 输入和输出轴无需位于同一轴线上 • 可对电机相对输出轴的位置进行自由安排
都只有一个传动点
• 可以使用双输出轴 • 可安装传感器、电位计等
• 若减速机级数为奇数，输出轴旋转方向与输入轴相反 • 低噪音

• 行星齿轮布置，使用寿命更高
• 每级减速比更高，但摩擦力也较高 • 每级效率约为0.85
行星减速机概念：每级 • 可传递更高的扭矩 • 卓越的性能和超紧凑的齿轮箱
3 或 4 个传动点 • 输入轴与输出轴旋转方向相同 • 对于任何级数的齿轮箱，负载的转动方向总是与电机相同。
• 背隙更小
• 电机旋转方向迅速改变时所产生的冲击力较小

编码器
编码器盖板
编码器提为精确的速度和位置控制提供反馈。我们提供三种类型（光、磁和磁阻）
编码器芯片
的编码器，全部都采用适合恶劣环境的坚固设计方案。分辨率从每转1线到1024线
不等，最多3个通道。
磁体
端盖
电机

光、磁和磁阻型编码器

类型 详细信息 / 特点 应用优势
• 透射式光学系统 • 高精度 • 非常精确的定位功能
光编码器 • 3通道(A、B、Z) • 高线数 • 对外部磁场不敏感
• 可选线驱动器 • 超低抖动

• 集成霍尔传感器阵列 • 紧凑设计方案和在小直径下提供超高的分辨率
磁编码器： • 3通道(A、B、Z) • 集成设计方案 • 长换向系统线路可连接编码器与驱动器
M-Sense • 高线数
• 集成RS422线性驱动器 • 轴向和径向电缆输出

• 集成磁阻传感器 • 对温度不敏感
磁编码器： • 3通道(A，B，Z) • 设计结构紧凑 • 对外部恶劣环境敏感度很低
MR2 • 高线数
• 集成设计方案 • 在较短的尺寸内提供超高的分辨率

• 数字霍尔传感器（未集成） • 设计结构紧凑
磁编码器： • 2通道(A、B） • F型编码器长度几乎可以忽略不计 • 超低的功耗
D/F型 • 根据需求可提供伽马射线防护版本
• 对恶劣环境不敏感 • 超低的电流消耗
