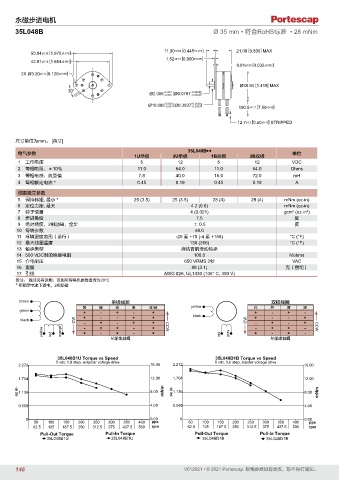

P. 146
永磁步进电机
35L048B Ø 35 mm • 符合RoHS标准 • 28 mNm
50.04 ±0.38 [1.970 ±0.015] 11.30 ±0.64 [0.445 ±0.025] 21.08 [0.830] MAX
1.52 ±0.13 [0.060 ±0.005]
42.01 ±0.10 [1.654 ±0.004]
0.81 ±0.05 [0.032 ±0.002]
2X Ø3.20 ±0.13[0.126 ±0.005]
Ø35.94 [1.415] MAX
30° +0.000 +0.0000
[
Ø2.000 -0.005 Ø0.0787 ]
-0.0002
+0.000
+0.0000
Ø10.000 -0.051 [Ø0.3937 ] 190.5 ±12.7 [7.50 ±0.50]
-0.0020
12.7 ±3.3 [0.50 ±0.13] STRIPPED
尺寸单位为mm。 [英寸]
35L048B••••
电气参数 单位
1U单极 2U单极 1B双极 2B双极
1 工作电压 5 12 5 12 VDC
2 每相电阻，±10％ 11.0 64.0 11.0 64.0 Ohms
3 每相电感，典型值 7.8 40.0 15.0 72.0 mH
4 每相额定电流 * 0.45 0.19 0.45 0.19 A
线圈独立参数
5 保持转矩, 最小 * 25 (3.5) 25 (3.5) 28 (4) 28 (4) mNm (oz-in)
6 定位力矩, 最大 4.2 (0.6) mNm (oz-in)
7 转子惯量 4 (0.021) gcm (oz-in²)
2
8 步进角度 7.5 度
9 绝对精度，2相励磁，全步 ± 0.5 度
10 每转步数 48.0
11 环境温度范围（运行） -20 至 +70 (-4 至 +158) °C (°F)
12 最大线圈温度 130 (266) °C (°F)
13 轴承类型 烧结青铜滑动轴承
14 500 VDC时的绝缘电阻 100.0 Mohms
15 介电耐压 650 VRMS 2秒 VAC
16 重量 88 (3.1) 克（盎司）
17 引线 AWG #26, UL1430 (105° C, 300 V)
备注： 除非另有说明，否则所有电机参数值均为20°C
* 在额定电流下通电，2相励磁
brown 单极线圈 brown 双极线圈
yellow 橙 棕 黑 红/绿 yellow 红 灰 黄 黑
黄
green + - + green + + - + -
-
black - - + + black + - - +
+
black CW - + - black + CW - + - +
+
yellow red orange - + + - red + + gray - - + yellow red CCW orange red gray + - + - + + - - CCW
+
从输出轴看 从输出轴看
35L048B1U Torque vs Speed 35L048D1B Torque vs Speed
5 vdc, full step, unipolar voltage drive 5 vdc, full step, bipolar voltage drive
2.272 16.00 2.272 16.00
1.704 12.00 1.704 12.00
oz in 1.136 8.00 mNm oz in 1.136 8.00 mNm
0.568 4.00 0.568 4.00
0 0.00 0 0.00
50 100 150 200 250 300 350 400 pps 50 100 150 200 250 300 350 400 pps
62.5 125 187.5 250 312.5 375 437.5 500 rpm 62.5 125 187.5 250 312.5 375 437.5 500 rpm
Pull-Out Torque Pull-In Torque Pull-Out Torque Pull-In Torque
35L048B1U 35L048B1U 35L048D1B 35L048D1B
146 V012021 • © 2021 Portescap. 规格参数如有更改，恕不另行通知。
