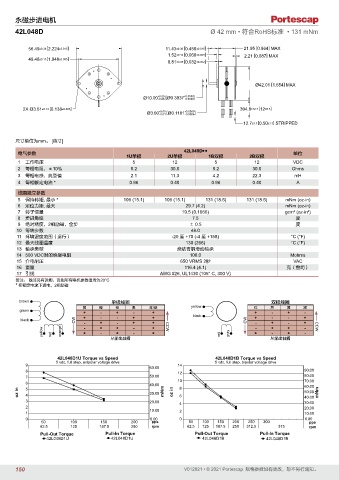

P. 150
永磁步进电机
42L048D Ø 42 mm • 符合RoHS标准 • 131 mNm
56.49 ±0.38[2.224 ±0.015] 11.43 ±0.38 [0.450 ±0.015] 21.95 [0.864] MAX
1.52 ±0.13 [0.060 ±0.005] 2.21 [0.087] MAX
49.48 ±0.13[1.948 ±0.005] 0.81 ±0.05 [0.032 ±0.002]
Ø42.01 [1.654] MAX
-0.05 Ø0.3937 ]
Ø10.00 +0.00 [ +0.0000
-0.0002
2X Ø3.51 ±0.13 [0.138 ±0.005] 304.8 ±12.7 [12 ±0.5]
-0.01 Ø0.1181 ]
Ø3.00 +0.00 [ +0.0000
-0.0004
12.7 ±3.3 [0.50 ±1.3] STRIPPED
尺寸单位为mm。 [英寸]
42L048D••••
电气参数 单位
1U单极 2U单极 1B双极 2B双极
1 工作电压 5 12 5 12 VDC
2 每相电阻，±10％ 5.2 30.0 5.2 30.0 Ohms
3 每相电感，典型值 2.1 11.3 4.2 22.3 mH
4 每相额定电流 * 0.96 0.40 0.96 0.40 A
线圈独立参数
5 保持转矩, 最小 * 106 (15.1) 106 (15.1) 131 (18.5) 131 (18.5) mNm (oz-in)
6 定位力矩, 最大 29.7 (4.2) mNm (oz-in)
7 转子惯量 19.5 (0.1066) gcm (oz-in²)
2
8 步进角度 7.5 度
9 绝对精度，2相励磁，全步 ± 0.5 度
10 每转步数 48.0
11 环境温度范围（运行） -20 至 +70 (-4 至 +158) °C (°F)
12 最大线圈温度 130 (266) °C (°F)
13 轴承类型 烧结青铜滑动轴承
14 500 VDC时的绝缘电阻 100.0 Mohms
15 介电耐压 650 VRMS 2秒 VAC
16 重量 116.4 (4.1) 克（盎司）
17 引线 AWG #26, UL1430 (105° C, 300 V)
备注： 除非另有说明，否则所有电机参数值均为20°C
* 在额定电流下通电，2相励磁
brown 单极线圈 brown 双极线圈
yellow 橙 棕 黑 红/绿 yellow 红 灰 黄 黑
黄
green + - + green + + - + -
-
black - - + + black + - - +
+
black CW - + - black + CW - + - +
+
yellow red orange - + + - red + + gray - - + yellow red CCW orange red gray + - + - + + - - CCW
+
从输出轴看 从输出轴看
42L048D1U Torque vs Speed 42L048D1B Torque vs Speed
5 vdc, full step, unipolar voltage drive 5 vdc, full step, bipolar voltage drive
9 60.00 14
8 12 90.00
7 50.00 80.00
6 40.00 10 70.00
60.00
oz in 5 4 30.00 mNm oz in 8 6 40.00 mNm
50.00
3 20.00 4 30.00
2 20.00
1 10.00 2 10.00
0 0.00 0 0.00
50 100 150 200 pps 50 100 150 200 250 300 pps
62.5 125 187.5 250 rpm 62.5 125 187.5 250 312.5 375 rpm
Pull-Out Torque Pull-In Torque Pull-Out Torque Pull-In Torque
42L048D1U 42L048D1U 42L048D1B 42L048D1B
150 V012021 • © 2021 Portescap. 规格参数如有更改，恕不另行通知。
