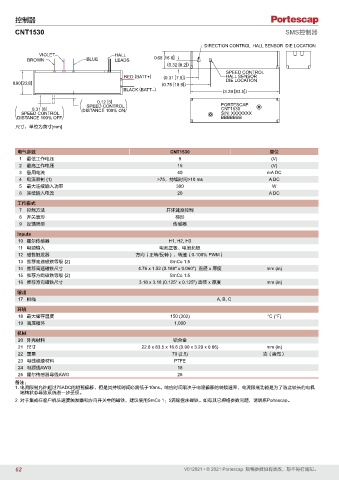

控制器
CNT1530 SMS控制器

DIRECTION CONTROL HALL SENSOR DIE LOCATION
VIOLET HALL 0.66 [16.6]
BROWN BLUE LEADS
(0.32 [8.2])
SPEED CONTROL
RED (BATT+) (0.31 [7.9]) HALL SENSOR
0.90 [22.8] (0.75 [18.9]) DIE LOCATION
BLACK (BATT–) (3.29 [83.5])

0.12 [3] PORTESCAP
SPEED CONTROL
0.31 [8] DISTANCE 100% ON CNT1530
SPEED CONTROL S/N: XXXXXXX
DISTANCE 100% OFF BBBBBBB
尺寸，单位为英寸[mm]

电气参数 CNT1530 单位
1 最低工作电压 9 (V)
2 最高工作电压 15 (V)
3 备用电流 40 mA DC
4 电流限制 {1} >75，持续时间>10 ms A DC
5 最大连续输入功率 300 W
6 连续输入电流 20 A DC
工作模式
7 控制方法 开环速度控制
8 开关波形 梯形
9 反馈类型 传感器

Inputs
10 霍尔传感器 H1, H2, H3
11 电源输入 电池正极、电池负极
12 磁性触发器 方向（正转/反转），转速（0-100% PWM）
13 推荐高速磁铁等级 {2} SmCo 1:5
14 推荐高速磁铁尺寸 4.76 x 1.52 (0.188" x 0.060") 直径 x 厚度 mm (in)
15 推荐方向磁铁等级 {2} SmCo 1:5
16 推荐方向磁铁尺寸 3.18 x 3.18 (0.125" x 0.125") 直径 x 厚度 mm (in)

输出
17 相线 A, B, C
环境
18 最大储存温度 150 (302) °C (°F)
19 高压循环 1,000
机械
20 外壳材料 铝合金
21 尺寸 22.8 x 83.5 x 16.6 (0.90 x 3.29 x 0.66) mm (in)
22 重量 70 (2.5) 克（盎司）
23 电线绝缘材料 PTFE
24 电源线AWG 18
25 霍尔传感器导线AWG 26
备注：
1. 电流限制允许超过75ADC的短暂偏移，但是其持续时间必需低于10ms。响应时间取决于电流偏移的转换速率，电流限制功能是为了防止较长的电机
堵转状态导致系统进一步受损。
2. 对于集成在客户机头速度触发器和方向开关中的磁铁，建议使用SmCo 1：5涡轮盘永磁铁。如有其它规格参数问题，请联系Portescap。

62 V012021 • © 2021 Portescap. 规格参数如有更改，恕不另行通知。
