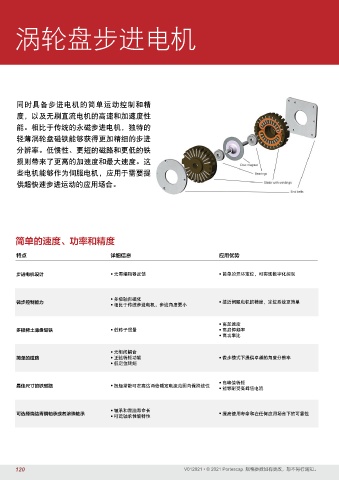

Page 120 - PortescapCatalog 0212_V012021CN_A4

涡轮盘步进电机

同时具备步进电机的简单运动控制和精

度，以及无刷直流电机的高速和加速度性
能。相比于传统的永磁步进电机，独特的

轻薄涡轮盘磁铁能够获得更加精细的步进
分辨率。低惯性、更短的磁路和更低的铁

损则带来了更高的加速度和最大速度。这
些电机能够作为伺服电机，应用于需要提

供超快速步进运动的应用场合。

简单的速度、功率和精度

特点 详细信息 应用优势

步进电机设计 • 无需编码器反馈 • 简单的开环定位，可实现数字化控制

• 多极轴向磁化
微步控制能力 • 接近伺服电机的精度，定位系统更简单
• 相比于传统步进电机，步进角度更小

• 高加速度
多极稀土薄盘磁铁 • 低转子惯量 • 高启停频率
• 高功率比

• 无相间耦合
简单的磁路 • 正弦转矩功能 • 微步模式下提供卓越的角度分辨率
• 低定位转矩

• 高峰值转矩
最佳尺寸的铁磁路 • 扭矩常数可在高达两倍额定电流范围内保持线性
• 能够耐受高峰值电流

• 轴承和滑油寿命长
可选择烧结青铜轴承或者滚珠轴承 • 提高使用寿命和在任何应用场合下的可靠性
• 可选轴承性能特性
