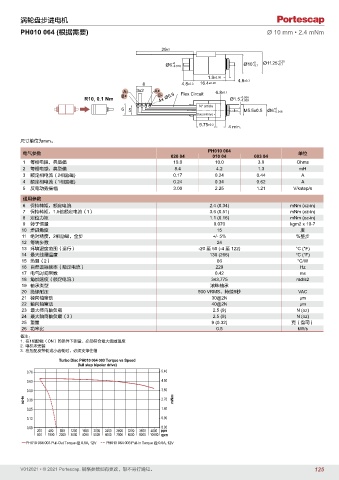

涡轮盘步进电机
PH010 064 (根据需要) Ø 10 mm • 2.4 mNm

29 ±3

+0.25
+0 +0 Ø11.25 +0.1
Ø6 -0.018 Ø10 -0.1
1.9 ±0.05
8 4.8 ±0.3 16.4 ±0.25 4.8 ±0.3
A- 3x2 A+ Flex Circuit 6.8 ±0.1
4x Ø0.6
-0.006
R10, 0.1 Nm B+ B- Ø1.5 -0.009
N° article
6 5 M5.5x0.5 +0
Date (mth/yr) Ø6 -0.018
9.75 ±0.2 4 min.

尺寸单位为mm。
PH010 064
电气参数 单位
020 04 010 04 003 04
1 每相电阻，典型值 19.0 10.0 3.0 Ohms
2 每相电感，典型值 8.4 4.2 1.3 mH
3 额定相电流（2相励磁) 0.17 0.24 0.44 A
4 额定相电流（1相励磁) 0.24 0.34 0.62 A
5 反电动势振幅 3.00 2.25 1.21 V/kstep/s
通用参数
6 保持转矩，额定电流 2.4 (0.34) mNm (oz-in)
7 保持转矩，1.5倍额定电流（1） 3.6 (0.51) mNm (oz-in)
8 定位力矩 1.1 (0.16) mNm (oz-in)
9 转子惯量 0.070 kgm2 x 10-7
10 步进角度 15 度
11 绝对精度，2相励磁，全步 +/- 5% ％整步
12 每转步数 24
13 环境温度范围（运行） -20 至 50 (-4 至 122) °C (°F)
14 最大线圈温度 130 (266) °C (°F)
15 热阻（2） 66 °C/W
16 自然谐振频率（额定电流） 229 Hz
17 电气时间常数 0.42 ms
18 角加速度（额定电流） 343,775 rad/s2
19 轴承类型 滚珠轴承
20 绝缘耐压 500 VRMS，持续5秒 VAC
21 径向轴窜动 30@2N µm
22 轴向轴窜动 40@2N µm
23 最大径向轴负载 2.5 (9) N (oz)
24 最大轴向轴负载（3） 2.5 (9) N (oz)
25 重量 9 (0.32) 克（盎司）
26 功率比 0.5 kW/s
备注：
1. 在1相励磁（ON）的条件下测量。必须符合最大线圈温度
2. 电机未安装
3. 在压配皮带轮或小齿轮时，必须支撑住轴
Turbo Disc PH010 064 003 Torque vs Speed
(full step bipolar drive)
0.76 5.40
0.63 4.50
0.50 3.60
oz-in 0.38 2.70 mNm
0.25 1.80
0.13 0.90
0.00 0.00
200 400 800 1200 1600 2000 2400 2800 3200 3600 4000 pps
500 1000 2000 3000 4000 5000 6000 7000 8000 9000 10000 rpm
PH010 064 003 Pull-Out Torque @ 0.6A, 12V PH010 064 003 Pull-In Torque @ 0.6A, 12V
