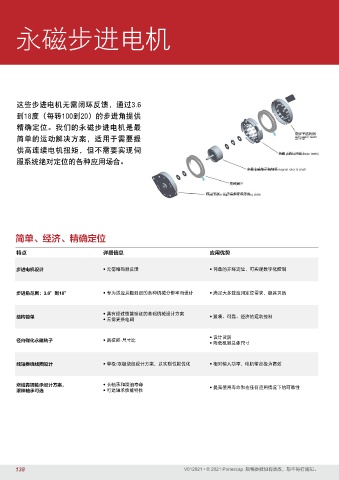

Page 138 - PortescapCatalog 0212_V012021CN_A4

永磁步进电机

这些步进电机无需闭环反馈，通过3.6

到18度（每转100到20）的步进角提供
精确定位。我们的永磁步进电机是最
带定子齿的后
简单的运动解决方案，适用于需要提 定子罩
供高连续电机扭矩，但不需要实现伺
极板（内定子齿）
服系统绝对定位的各种应用场合。
多极永磁转子和轴杆

前线圈
前定子罩、定子齿和安装平台

简单、经济、精确定位

特点 详细信息 应用优势

步进电机设计 • 无需编码器反馈 • 简单的开环定位，可实现数字化控制

步进角范围：3.6°到18° • 专为适应从粗到细的各种机械分辨率而设计 • 满足大多数应用定位需求，极其灵活

• 具有经过性能验证的基础机械设计方案
结构简单 • 紧凑、可靠、经济的运动控制
• 无需更换电刷

• 设计灵活
径向磁化永磁转子 • 高扭矩-尺寸比
• 降低机器总体尺寸

线轴卷绕线圈设计 • 单极/双极绕组设计方案，以实现性能优化 • 相对输入功率，电机输出极为高效

烧结青铜轴承设计方案， • 长轴承和滑油寿命 • 提高使用寿命和在任何应用情况下的可靠性
滚珠轴承可选 • 可选轴承性能特性

138 V012021 • © 2021 Portescap. 规格参数如有更改，恕不另行通知。
