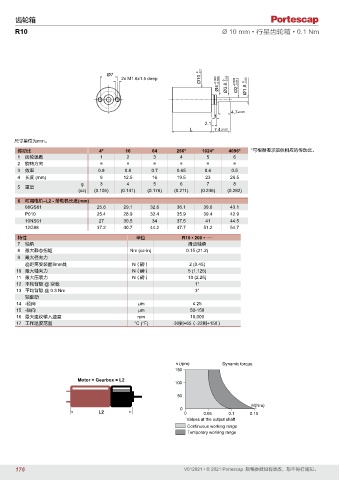

Page 176 - PortescapCatalog 0212_V012021CN_A4

齿轮箱
R10 Ø 10 mm • 行星齿轮箱 • 0.1 Nm

Ø7 0
2x M1.6x1.5 deep Ø10 -0.1 -0.020 0
Ø4 -0.005 Ø3.8 -0.05 Ø2 -0.006 -0.012 0 Ø1.8 -0.05

4.7 ±0.05
1
2.1
L 7.4 ±0.05
尺寸单位为mm。
传动比 4* 16 64 256* 1024* 4096* *可根据需求提供相应的传动比。
1 齿轮级数 1 2 3 4 5 6
2 旋转方向 = = = = = =
3 效率 0.9 0.8 0.7 0.65 0.6 0.5
4 长度 (mm) 9 12.5 16 19.5 23 26.5
g 3 4 5 6 7 8
5 重量
(oz) (0.105) (0.141) (0.176) (0.211) (0.246) (0.282)
6 可用电机–L2 - 带电机长度(mm)
08GS61 25.6 29.1 32.6 36.1 39.6 43.1
P010 25.4 28.9 32.4 35.9 39.4 42.9
10NS61 27 30.5 34 37.5 41 44.5
12G88 37.2 40.7 44.2 47.7 51.2 54.7

特性 单位 R10 • 200 • ····
7 轴承 滑动轴承
8 最大静态扭矩 Nm (oz-in) 0.15 (21.2)
9 最大径向力
@距离安装面8mm处 N（磅） 2 (0.45)
10 最大轴向力 N（磅） 5 (1.125)
11 最大压装力 N（磅） 10 (2.25)
12 平均背隙 @ 空载 1°
13 平均背隙 @ 0.3 Nm 3°
轴窜动
14 -径向 μm ≤ 25
15 -轴向 μm 50-150
16 最大建议输入速度 rpm 10,000
17 工作温度范围 °C (°F) -30到+65（-22到+150）

n (rpm) Dynamic torque

Motor + Gearbox = L2

M (Nm)
L2 0.05 0.1 0.15
Values at the output shaft
Continuous working range
Temporary working range

176 V012021 • © 2021 Portescap. 规格参数如有更改，恕不另行通知。
