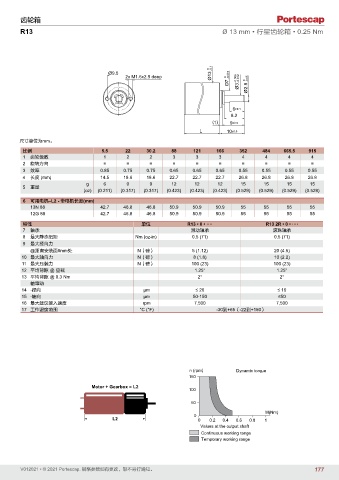

Page 177 - PortescapCatalog 0212_V012021CN_A4

齿轮箱
R13 Ø 13 mm • 行星齿轮箱 • 0.25 Nm

0
Ø9.5 Ø13 -0.1
2x M1.6x2.5 deep 0 Ø7 -0.015 Ø3 -0.006 -0.012 0 Ø2.8 -0.05

6 ±0.1
8.2
(1) 9 ±0.5
L 10 ±0.5
尺寸单位为mm。
比例 5.5 22 30.2 88 121 166 352 484 665.5 915
1 齿轮级数 1 2 2 3 3 3 4 4 4 4
2 旋转方向 = = = = = = = = = =
3 效率 0.85 0.75 0.75 0.65 0.65 0.65 0.55 0.55 0.55 0.55
4 长度 (mm) 14.5 18.6 18.6 22.7 22.7 22.7 26.8 26.8 26.8 26.8
g 6 9 9 12 12 12 15 15 15 15
5 重量
(oz) (0.211) (0.317) (0.317) (0.423) (0.423) (0.423) (0.529) (0.529) (0.529) (0.529)
6 可用电机–L2 - 带电机长度(mm)
13N 88 42.7 46.8 46.8 50.9 50.9 50.9 55 55 55 55
12G 88 42.7 46.8 46.8 50.9 50.9 50.9 55 55 55 55

特性 单位 R13 • 0 • ···· R13 2R • 0 • ····
7 轴承 滑动轴承 滚珠轴承
8 最大静态扭矩 Nm (oz-in) 0.5 (71) 0.5 (71)
9 最大径向力
@距离安装面8mm处 N（磅） 5 (1.12) 20 (4.5)
10 最大轴向力 N（磅） 8 (1.8) 10 (2.2)
11 最大压装力 N（磅） 100 (23) 100 (23)
12 平均背隙 @ 空载 1.25° 1.25°
13 平均背隙 @ 0.3 Nm 2° 2°
轴窜动
14 -径向 μm ≤ 20 ≤ 10
15 -轴向 μm 50-150 ≤50
16 最大建议输入速度 rpm 7,500 7,500
17 工作温度范围 °C (°F) -30到+65（-22到+150）

n (rpm) Dynamic torque

Motor + Gearbox = L2

M (Nm)
L2 0.2 0.4 0.6 0.8 1
Values at the output shaft
Continuous working range
Temporary working range
