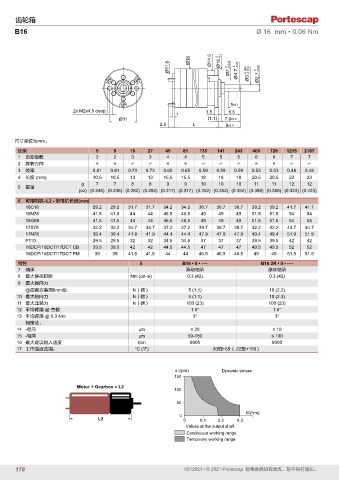

Page 178 - PortescapCatalog 0212_V012021CN_A4

齿轮箱
B16 Ø 16 mm • 0.06 Nm

Ø16 Ø14.5 0 Ø16 -0.1
Ø11.8 0 Ø7 -0.022 0 Ø4.7 -0.05 Ø3 -0.006 -0.012 0 Ø2.7 -0.05

5 ±0.1
2x M2x4.5 deep 1.5 6.5
1
Ø11 (1.1) 7.9 ±0.5
2.5 L 9 ±0.5

尺寸单位为mm。
比例 5 9 15 27 45 81 135 141 243 405 729 1215 2187
1 齿轮级数 2 2 3 3 4 4 5 5 5 6 6 7 7
2 旋转方向 = = ≠ ≠ = = ≠ ≠ ≠ = = ≠ ≠
3 效率 0.81 0.81 0.73 0.73 0.65 0.65 0.59 0.59 0.59 0.53 0.53 0.48 0.48
4 长度 (mm) 10.5 10.5 13 13 15.5 15.5 18 18 18 20.5 20.5 23 23
g 7 7 8 8 9 9 10 10 10 11 11 12 12
5 重量
(oz) (0.246) (0.246) (0.282) (0.282) (0.317) (0.317) (0.352) (0.352) (0.352) (0.388) (0.388) (0.423) (0.423)
6 可用电机–L2 - 带电机长度(mm)
16C18 29.2 29.2 31.7 31.7 34.2 34.2 36.7 36.7 36.7 39.2 39.2 41.7 41.7
16N78 41.5 41.5 44 44 46.5 46.5 49 49 49 51.5 51.5 54 54
16G88 41.5 41.5 44 44 46.5 46.5 49 49 49 51.5 51.5 54 54
17S78 32.2 32.2 34.7 34.7 37.2 37.2 39.7 39.7 39.7 42.2 42.2 44.7 44.7
17N78 39.4 39.4 41.9 41.9 44.4 44.4 47.9 47.9 47.9 49.4 49.4 51.9 51.9
P110 29.5 29.5 32 32 34.5 34.5 37 37 37 39.5 39.5 42 42
16DCP/16DCT/17DCT CB 39.5 39.5 42 42 44.5 44.5 47 47 47 49.5 49.5 52 52
16DCP/16DCT/17DCT PM 39 39 41.5 41.5 44 44 46.5 46.5 46.5 49 49 51.5 51.5
特性 5 B16 • 0 • ···· B16 2R • 0 • ····
7 轴承 滑动轴承 滚珠轴承
8 最大静态扭矩 Nm (oz-in) 0.3 (42) 0.3 (42)
9 最大径向力
@距离安装面8mm处 N（磅） 5 (1.1) 10 (2.2)
10 最大轴向力 N（磅） 5 (1.1) 10 (2.2)
11 最大压装力 N（磅） 100 (23) 100 (23)
12 平均背隙 @ 空载 1.5° 1.5°
13 平均背隙 @ 0.3 Nm 3° 3°
轴窜动：
14 -径向 μm ≤ 20 ≤ 10
15 -轴向 μm 50-150 ≤ 100
16 最大建议输入速度 rpm 8000 8000
17 工作温度范围： °C (°F) -30到+65（-22到+150）

n (rpm) Dynamic torque

Motor + Gearbox = L2

M (Nm)
L2 0 0.1 0.2 0.3
Values at the output shaft
Continuous working range
Temporary working range

178 V012021 • © 2021 Portescap. 规格参数如有更改，恕不另行通知。
