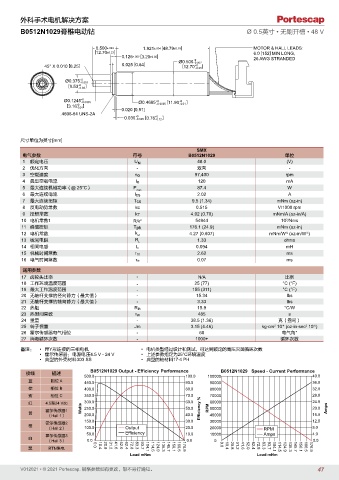

外科手术电机解决方案
B0512N1029脊椎电动钻 Ø 0.5英寸 • 无刷开槽 • 48 V

0.500 ±.009 1.921 ±.004 [48.79 ±0.10] MOTOR & HALL LEADS:
[12.70 ±0.23] 6.0 [152] MIN LONG,
0.126 ±.002 [3.20 ±0.05]
+0 26 AWG STRANDED
45° X 0.010 [0.25] 0.025 [0.64] Ø0.500 -0.002
[12.70 ]
+0
-0.05
+0
Ø0.375 -0.001
[9.53 ]
+0
-0.03
+0
[
+0
+0
Ø0.1245 -0.0005 Ø0.4685 -0.0005 11.90 ]
-0.01
+0
[3.16 ]
-0.01
.4606-64 UNS-2A 0.020 [0.51]
+0
+0
0.030 -0.005 [0.76 ]
-0.12
尺寸单位为英寸[mm]
SMX
电气参数 符号 B0512N1029 单位
1 额定电压 U N 48.0 (V)
2 优化方向 - 双向 -
3 空载速度 n0 97,400 rpm
4 典型空载电流 I0 120 mA
5 最大连续机械功率（@ 25°C） P max 87.4 W
6 最大连续电流 Ics 2.02 A
7 最大连续扭矩 Tcs 9.5 (1.34) mNm (oz-in)
8 反电动势常数 kE 0.515 V/1000 rpm
9 扭矩常数 kT 4.92 (0.70) mNm/A (oz-in/A)
10 电机常数1 R/k 2 54944 10 /Nms
3
11 峰值扭矩 Tpk 176.1 (24.9) mNm (oz-in)
½
½
12 电机常数 k M 4.27 (0.607) mNm/W (oz-in/W )
13 线间电阻 R L 1.33 ohms
14 相间电感 L 0.094 mH
15 机械时间常数 τ M 2.62 ms
16 电气时间常数 τ E 0.07 ms
通用参数
17 齿轮头比率 - N/A 比例
18 工作环境温度范围 - 25 (77) °C (°F)
19 最大工作温度范围 - 155 (311) °C (°F)
20 无轴杆支撑的径向静力（最大值） - 15.34 lbs
21 无轴杆支撑的轴向静力（最大值） - 3.33 lbs
22 热阻 R th 15.9 °C/W
23 热时间常数 τw 485 s
24 重量 - 38.5 (1.36) 克（盎司）
2
-4
-6
25 转子惯量 Jm 3.15 (4.46) kg-cm 10 (oz-in-sec 10 )
2
26 霍尔传感器电气相位 - 60 电气角°
27 消毒循环次数 - 1000+ 循环次数
备注： • 带Y形连接的三相电机 • 电机类型经过设计和测试，可达到额定的高压灭菌循环次数
• 霍尔传感器：电源电压4.5 V - 24 V • 上述参数指定为25°C环境温度
• 典型的外壳材料303 SS • 典型的轴材料17-4 PH
B0512N1029 Output - Efficiency Performance B0512N1029 Speed - Current Performance
接线 描述
500.0 100.0 100000 40.0
蓝 相位 A 450.0 90.0 90000 36.0
棕 相位 B 400.0 80.0 80000 32.0
紫 相位 C 350.0 70.0 70000 28.0
红 4.5至24 Vdc 300.0 60.0 60000 24.0
霍尔传感器1 Watts 250.0 50.0 Efficiency % RPM 50000 20.0 Amps
黄 200.0 40.0 16.0
（Hall 1） 40000
霍尔传感器2 150.0 30.0 30000 12.0
橙 Output
（Hall 2） 100.0 20.0 20000 RPM 8.0
霍尔传感器3 50.0 Efficiency 10.0 10000 Amps 4.0
白
（Hall 3） 0.0 0 0.0
黑 RTN供电 0.0 0.0 10.4 20.8 31.2 41.6 52.0 62.4 72.8 83.3 93.7 104.1 114.5 124.9 135.3 145.7 156.1 166.5 176.9 0.0 10.4 20.8 31.2 41.6 52.0 62.4 72.8 83.3 93.7 104.1 114.5 124.9 135.3 145.7 156.1 166.5 176.9
Load mNm Load mNm
