外科手术电机解决方案

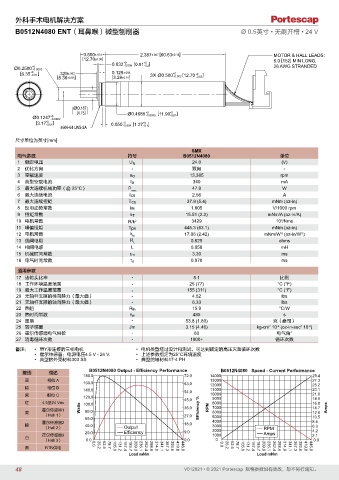

B0512N4080 ENT（耳鼻喉）微型刨削器 Ø 0.5英寸 • 无刷开槽 • 24 V

0.500 ±.014 2.387 ±.007 [60.63 ±0.18] MOTOR & HALL LEADS:
[12.70 ±0.36] 6.0 [152] MIN LONG,
0.032 -0.008 [0.81 ]
+0
+0
+0 -0.2 26 AWG STRANDED
Ø0.2500 -0.0003
-0.01 ]
+0
[6.35 .329 ±.002 0.129 ±.004 3X Ø0.500 -0.002 [12.70 ]
+0
+0
[8.36 ±0.05] [3.28 ±0.10] -0.05
Ø0.187
[4.75] Ø0.4685 -0.0005 11.90 ]
[
+0
+0
+0 -0.01
Ø0.1247 -0.0002
+0
[3.17 ] 0.050 -0.004 [1.27 ]
+0
+0
-0.01
.4606-64 UNS-2A -0.1
尺寸单位为英寸[mm]
SMX
电气参数 符号 B0512N4080 单位
1 额定电压 U N 24.0 (V)
2 优化方向 - 双向 -
3 空载速度 n0 13,385 rpm
4 典型空载电流 I0 340 mA
5 最大连续机械功率（@ 25°C） P max 47.8 W
6 最大连续电流 Ics 2.56 A
7 最大连续扭矩 Tcs 37.9 (5.4) mNm (oz-in)
8 反电动势常数 kE 1.805 V/1000 rpm
9 扭矩常数 kT 15.51 (2.2) mNm/A (oz-in/A)
10 电机常数 R/k 2 3429 10 /Nms
3
11 峰值扭矩 Tpk 445.3 (63.1) mNm (oz-in)
12 电机常数 k M 17.06 (2.42) mNm/W (oz-in/W )
½
½
13 线间电阻 R L 0.825 ohms
14 相间电感 L 0.058 mH
15 机械时间常数 τ M 3.30 ms
16 电气时间常数 τ E 0.070 ms
通用参数
17 齿轮头比率 - 5:1 比例
18 工作环境温度范围 - 25 (77) °C (°F)
19 最大工作温度范围 - 155 (311) °C (°F)
20 无轴杆支撑的径向静力（最大值） - 4.52 lbs
21 无轴杆支撑的轴向静力（最大值） - 6.33 lbs
22 热阻 R th 15.9 °C/W
23 热时间常数 τw 485 s
24 重量 - 53.8 (1.89) 克（盎司）
25 转子惯量 Jm 3.15 (4.46) kg-cm 10 (oz-in-sec 10 )
-6
2
2
-4
26 霍尔传感器电气相位 - 60 电气角°
27 消毒循环次数 - 1000+ 循环次数
备注： • 带Y形连接的三相电机 • 电机类型经过设计和测试，可达到额定的高压灭菌循环次数
• 霍尔传感器：电源电压4.5 V - 24 V. • 上述参数指定为25°C环境温度
• 典型的外壳材料303 SS • 典型的轴材料17-4 PH
B0512N4080 Output - Efficiency Performance B0512N4080 Speed - Current Performance
接线 描述
180.0 72.0 14000 29.4
蓝 相位 A 13000 27.3
160.0 63.0 12000 25.2
棕 相位 B
140.0 54.0 11000 23.1
紫 相位 C 120.0 10000 21.0
9000
18.9
红 4.5至24 Vdc 100.0 45.0 8000 16.8
霍尔传感器1 Watts 36.0 Efficiency % RPM 7000 14.7 Amps
黄 80.0 6000 12.6
（Hall 1） 27.0 5000 10.5
60.0
霍尔传感器2 18.0 4000 8.4
橙 40.0 3000 6.3
（Hall 2） Output RPM
20.0 Efficiency 9.0 2000 Amps 4.2
霍尔传感器3 1000 2.1
白
（Hall 3） 0.0 0.0
黑 RTN供电 0.0 0.0 26.2 52.5 78.7 105.0 131.2 157.4 183.7 209.9 236.1 262.4 288.6 314.9 341.1 367.3 393.6 419.8 446.0 0 0.0 26.2 52.5 78.7 105.0 131.2 157.4 183.7 209.9 236.1 262.4 288.6 314.9 341.1 367.3 393.6 419.8 446.0
Load mNm Load mNm
48 V012021 • © 2021 Portescap. 规格参数如有更改，恕不另行通知。
