外科手术电机解决方案

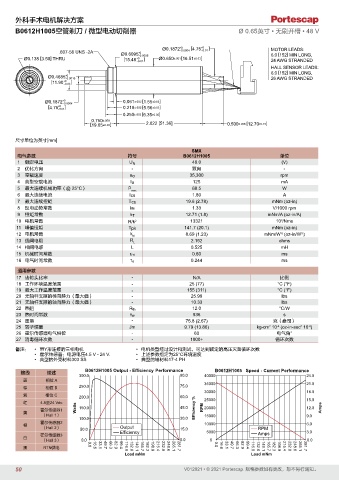

B0612H1005空管剃刀 / 微型电动切削器 Ø 0.65英寸 • 无刷开槽 • 48 V

Ø0.1872 -0.0004 4.75 ] MOTOR LEADS:
[
+0
+0
.607-56 UNS -2A +0 -0.01 6.0 [152] MIN LONG,
Ø0.138 [3.50] THRU Ø0.6095 -0.0005 Ø0.650 ±.001[16.51 ±0.03]
[15.48 ]
+0
-0.01 24 AWG STRANDED
HALL SENSOR LEADS:
6.0 [152] MIN LONG,
+0
Ø0.4685 -0.0010 26 AWG STRANDED
[11.90 ]
+0
-0.03
+0 0.061 ±.002 [1.55 ±0.05]
Ø0.1872 -0.0004
[4.75 ] 0.219 ±.002 [5.56 ±0.05]
+0
-0.01
0.250 ±.002 [6.35 ±0.05]
0.750 ±.008
[19.05 ±0.20] 2.022 [51.36] 0.500 ±.006 [12.70 ±0.15]
尺寸单位为英寸[mm]
SMX
电气参数 符号 B0612H1005 单位
1 额定电压 U N 48.0 (V)
2 优化方向 - 双向 -
3 空载速度 n0 35,300 rpm
4 典型空载电流 I0 125 mA
5 最大连续机械功率（@ 25°C） P max 68.5 W
6 最大连续电流 Ics 1.80 A
7 最大连续扭矩 Tcs 19.6 (2.78) mNm (oz-in)
8 反电动势常数 kE 1.33 V/1000 rpm
9 扭矩常数 kT 12.71 (1.8) mNm/A (oz-in/A)
3
10 电机常数 R/k 2 13321 10 /Nms
11 峰值扭矩 Tpk 141.7 (20.1) mNm (oz-in)
12 电机常数 k M 8.69 (1.23) mNm/W (oz-in/W )
½
½
13 线间电阻 R L 2.152 ohms
14 相间电感 L 0.525 mH
15 机械时间常数 τ M 0.80 ms
16 电气时间常数 τ E 0.244 ms
通用参数
17 齿轮头比率 - N/A 比例
18 工作环境温度范围 - 25 (77) °C (°F)
19 最大工作温度范围 - 155 (311) °C (°F)
20 无轴杆支撑的径向静力（最大值） - 25.99 lbs
21 无轴杆支撑的轴向静力（最大值） - 10.33 lbs
22 热阻 R th 12.0 °C/W
23 热时间常数 τw 936 s
24 重量 - 75.8 (2.67) 克（盎司）
25 转子惯量 Jm 9.79 (13.86) kg-cm 10 (oz-in-sec 10 )
2
-6
2
-4
26 霍尔传感器电气相位 - 60 电气角°
27 消毒循环次数 - 1000+ 循环次数
备注： • 带Y形连接的三相电机 • 电机类型经过设计和测试，可达到额定的高压灭菌循环次数
• 霍尔传感器：电源电压4.5 V - 24 V. • 上述参数指定为25°C环境温度
• 典型的外壳材料303 SS • 典型的轴材料17-4 PH
B0612H1005 Output - Efficiency Performance B0612H1005 Speed - Current Performance
接线 描述
300.0 90.0 40000 24.0
蓝 相位 A 35000 21.0
棕 相位 B 250.0 75.0
30000 18.0
紫 相位 C 200.0 60.0
红 4.5至24 Vdc 25000 15.0
霍尔传感器1 Watts 150.0 45.0 Efficiency % RPM 20000 12.0 Amps
黄
（Hall 1） 15000 9.0
100.0 30.0
霍尔传感器2 10000 6.0
橙
（Hall 2） 50.0 Output 15.0 RPM
霍尔传感器3 Efficiency 5000 Amps 3.0
白
（Hall 3） 0.0 0.0
黑 RTN供电 0.0 0.0 16.6 33.1 49.7 66.3 82.9 99.4 116.0 132.6 149.1 165.7 182.3 198.9 215.4 232.0 248.6 265.1 281.7 0 0.0 16.6 33.1 49.7 66.3 82.9 99.4 116.0 132.6 149.1 165.7 182.3 198.9 215.4 232.0 248.6 265.1 281.7
Load mNm Load mNm
50 V012021 • © 2021 Portescap. 规格参数如有更改，恕不另行通知。
