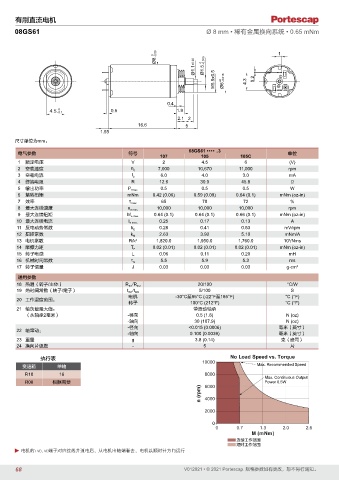

有刷直流电机
08GS61 Ø 8 mm • 稀有金属换向系统 • 0.65 mNm

-0.08 1
Ø8 0 -0.015
Ø1.1 ±0.02 Ø1.5 0
M5.5x0.5 Ø6 +0 -0.018 4.3 0.2

0.4
0 0.5 1.9
4.5 -0.1
2.1 2
16.6 5
1.55
尺寸单位为mm。
08GS61 •••• .3
电气参数 符号 单位
107 105 105C
1 额定电压 V 2 4.5 6 (V)
2 空载速度 n 0 7,000 10,670 11,000 rpm
3 空载电流 I 0 6.0 4.0 3.0 mA
4 终端电阻 R 12.6 30.0 45.8 Ω
5 输出功率 P 2max. 0.5 0.5 0.5 W
6 堵转扭矩 mNm 0.42 (0.06) 0.59 (0.09) 0.64 (0.1) mNm (oz-in)
7 效率 η max. 65 70 72 %
8 最大连续速度 n e max. 10,000 10,000 10,000 rpm
9 最大连续扭矩 M e max. 0.64 (0.1) 0.64 (0.1) 0.66 (0.1) mNm (oz-in)
10 最大连续电流 I e max. 0.25 0.17 0.13 A
11 反电动势常数 k E 0.28 0.41 0.53 mV/rpm
12 扭矩常数 k M 2.63 3.92 5.10 mNm/A
3
13 电机常数 R/k 2 1,820.0 1,950.0 1,760.0 10 /Nms
14 摩擦力矩 T F 0.02 (0.01) 0.02 (0.01) 0.02 (0.01) mNm (oz-in)
15 转子电感 L 0.06 0.11 0.20 mH
16 机械时间常数 τ m 5.5 5.9 5.3 ms
17 转子惯量 J 0.03 0.03 0.03 g-cm 2
通用参数
/
18 热阻（转子/主体） R th1 R th2 20/100 °C/W
19 热时间常数（转子/定子） t W1 /t W2 5/100 S
电机 -30°C至85°C (-22°F至185°F) °C (°F)
20 工作温度范围：
转子 100°C (212°F) °C (°F)
21 轴负载最大值： 带滑动轴承
（从轴承2毫米） -径向 0.5 (1.8) N (oz)
-轴向 30 (107.9) N (oz)
-径向 <0.015 (0.0006) 毫米（英寸）
22 轴窜动：
-轴向 0.100 (0.0039) 毫米（英寸）
23 重量 g 3.8 (0.14) 克（盎司）
24 换向片级数 - 5 片

执行表 No Load Speed vs. Torque
10000
变速箱 单轴 Max. Recommended Speed
R10 16 8000
Max. Continuous Output
R08 根据需要 6000 Power 0.5W
n (rpm) 4000

2000

0
0 0.7 1.3 2.0 2.6
M (mNm)
连续工作范围
短时工作范围
电机的+ve,-ve端子对应接线并通电后，从电机出轴端看去，电机以顺时针方向运行
