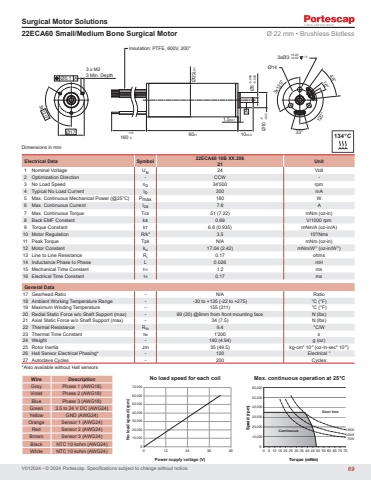

                                    V012024 • © 2024 Portescap. Specifications subject to change without notice.Surgical Motor SolutionsDimensions in mm134°CInsulation: PTFE, 600V, 200°60±1 10±0.23x120°33°160+10+00Ø22±0.1Ø3 -0.006 -0.009Ø0.1 A3 x M23 Min. DepthØ173x120°1.5±0.1 120°Ø1416°48°+0.053xØ3 +0.02 1.5Ø10 -0.02 -0.02A0 12 24 36 48 040,00050,00060,00010,00020,00030,00005 10 15 20 25 30 35 40 45 50 55 60 65 70 75135W100W75WContinuousShort time030,00040,00010,00020,00060,00050,00070,000No load speed (rpm)Power supply voltage (V)No load speed for each coilSpeed (rpm)Torque (mNm)Max. continuous operation at 25°C22ECA60 Small/Medium Bone Surgical Motor Ø 22 mm • Brushless Slotless *Also available without Hall sensorsWire DescriptionGray Phase 1 (AWG18)Violet Phase 2 (AWG18)Blue Phase 3 (AWG18)Green 3.5 to 24 V DC (AWG24)Yellow GND (AWG24)Orange Sensor 1 (AWG24)Red Sensor 2 (AWG24)Brown Sensor 3 (AWG24)Black NTC 10 kohm (AWG24)White NTC 10 kohm (AWG24)Electrical Data Symbol 22ECA60 10B XX.206 Unit 211 Nominal Voltage UN 24 Volt2 Optimization Direction - CCW -3 No Load Speed n0 34'500 rpm4 Typical No Load Current I0 200 mA5 Max. Continuous Mechanical Power (@25°C) Pmax 180 W6 Max. Continuous Current Ics 7.8 A7 Max. Continuous Torque Tcs 51 (7.22) mNm (oz-in)8 Back EMF Constant kE 0.69 V/1000 rpm9 Torque Constant kT 6.6 (0.935) mNm/A (oz-in/A)10 Motor Regulation R/k2 3.5 103/Nms11 Peak Torque Tpk N/A mNm (oz-in)12 Motor Constant kM 17.04 (2.42) mNm/W½ (oz-in/W½)13 Line to Line Resistance RL 0.17 ohms14 Inductance Phase to Phase L 0.026 mH15 Mechanical Time Constant τM 1.2 ms16 Electrical Time Constant τE 0.17 msGeneral Data17 Gearhead Ratio - N/A Ratio18 Ambient Working Temperature Range - -30 to +135 (-22 to +275) °C (°F)19 Maximum Winding Temperature - 155 (311) °C (°F)20 Radial Static Force w/o Shaft Support (max) - 89 (20) @8mm from front mounting face N (lbs)21 Axial Static Force w/o Shaft Support (max) - 34 (7.5) N (lbs)22 Thermal Resistance Rth 9.4 °C/W23 Thermal Time Constant τw 1'200 s24 Weight - 140 (4.94) g (oz)25 Rotor Inertia Jm 35 (49.5) kg-cm2 10-4 (oz-in-sec2 10-6)26 Hall Sensor Electrical Phasing* - 120 Electrical °27 Autoclave Cycles - 200 Cycles69
