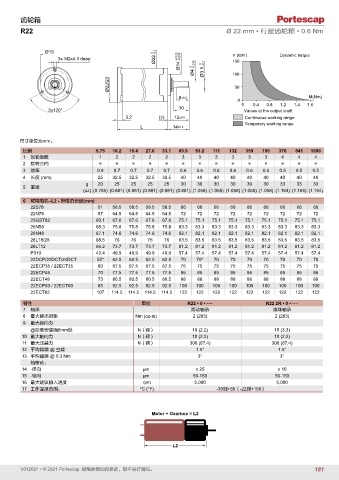

Page 181 - PortescapCatalog 0212_V012021CN_A4

齿轮箱
R22 Ø 22 mm • 行星齿轮箱 • 0.6 Nm

Ø19 0 n (rpm)
3x M2x4.3 deep Ø22 -0.1 Ø14 -0.020 -0.038 0 Ø4 -0.012 0 Ø3.5 -0.1 Dynamic torque

Ø22/23

8 ±0.2 M (Nm)
0.4 0.8 1.2 1.4 1.6
3x120° 10 Values at the output shaft
3.2 (2) 12 ±0.5 Continuous working range
Temporary working range
L 14 ±0.5

尺寸单位为mm。
比例 5.75 16.2 19.4 27.6 33.1 65.5 93.2 111 132 159 190 376 641 1090
1 齿轮级数 1 2 2 2 2 3 3 3 3 3 3 4 4 4
2 旋转方向 = = = = = = = = = = = = = =
3 效率 0.8 0.7 0.7 0.7 0.7 0.6 0.6 0.6 0.6 0.6 0.6 0.5 0.5 0.5
4 长度 (mm) 25 32.5 32.5 32.5 32.5 40 40 40 40 40 40 40 40 40
g 20 25 25 25 25 30 30 30 30 30 30 33 33 33
5 重量
(oz) (0.705) (0.881) (0.881) (0.881) (0.881) (0.881) (1.058) (1.058) (1.058) (1.058) (1.058) (1.164) (1.164) (1.164)
6 可用电机–L2 - 带电机长度(mm)
22S78 51 58.5 58.5 58.5 58.5 66 66 66 66 66 66 66 66 66
22N78 57 64.5 64.5 64.5 64.5 72 72 72 72 72 72 72 72 72
23GST82 60.1 67.6 67.6 67.6 67.6 75.1 75.1 75.1 75.1 75.1 75.1 75.1 75.1 75.1
26N58 68.3 75.8 75.8 75.8 75.8 83.3 83.3 83.3 83.3 83.3 83.3 83.3 83.3 83.3
26N48 67.1 74.6 74.6 74.6 74.6 82.1 82.1 82.1 82.1 82.1 82.1 82.1 82.1 82.1
28L18/28 68.5 76 76 76 76 83.5 83.5 83.5 83.5 83.5 83.5 83.5 83.5 83.5
28LT12 66.2 73.7 73.7 73.7 73.7 81.2 81.2 81.2 81.2 81.2 81.2 81.2 81.2 81.2
P310 42.4 49.9 49.9 49.9 49.9 57.4 57.4 57.4 57.4 57.4 57.4 57.4 57.4 57.4
22DCP/22DCT/24DCT 55* 62.5 62.5 62.5 62.5 70 70* 70 70 70 70 70 70 70
22ECP35 / 22ECT35 60 67.5 67.5 67.5 67.5 75 75 75 75 75 75 75 75 75
22ECP45 70 77.5 77.5 77.5 77.5 85 85 85 85 85 85 85 85 85
22ECT48 73 80.5 80.5 80.5 80.5 88 88 88 88 88 88 88 88 88
22ECP60 / 22ECT60 85 92.5 92.5 92.5 92.5 100 100 100 100 100 100 100 100 100
22ECT82 107 114.5 114.5 114.5 114.5 122 122 122 122 122 122 122 122 122

特性 单位 R22 • 0 • ···· R22 2R • 0 • ····
7 轴承 滑动轴承 滚珠轴承
8 最大静态扭矩 Nm (oz-in) 2 (283) 2 (283)
9 最大径向力
@距离安装面8mm处 N（磅） 10 (2.2) 15 (3.3)
10 最大轴向力 N（磅） 10 (2.2) 10 (2.2)
11 最大压装力 N（磅） 300 (67.4) 300 (67.4)
12 平均背隙 @ 空载 1.5° 1.5°
13 平均背隙 @ 0.3 Nm 3° 3°
轴窜动：
14 -径向 μm ≤ 25 ≤ 10
15 -轴向 μm 50-150 50-150
16 最大建议输入速度 rpm 5,000 5,000
17 工作温度范围： °C (°F) -30到+65（-22到+150）

Motor + Gearbox = L2

L2

V012021 • © 2021 Portescap. 规格参数如有更改，恕不另行通知。 181
