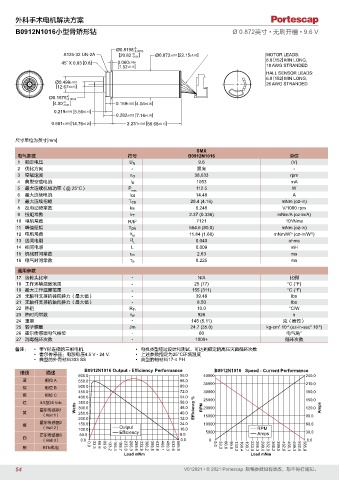

外科手术电机解决方案
B0912N1016小型骨矫形钻 Ø 0.872英寸 • 无刷开槽 • 9.6 V

+0
Ø0.8198 -0.0005
.8125-32 UN-2A [20.82 ] Ø0.872 ±.001[22.15 ±0.03] MOTOR LEADS:
+0
-0.01
◦
45 X 0.03 [0.8] 0.060 ±.006 6.0 [152] MIN LONG,
[1.52 ±0.15] 18 AWG STRANDED
HALL SENSOR LEADS:
6.0 [152] MIN LONG,
Ø0.499 ±.001 26 AWG STRANDED
[12.67 ±0.03]
+0
Ø0.1575 -0.0005
[4.00 ] 0.159 ±.002 [4.04 ±0.05]
+0
-0.01
0.219 ±.006 [5.56 ±0.15]
0.282 ±.002 [7.16 ±0.05]
0.581 ±.008 [14.76 ±0.20] 2.231 ±.005 [56.68 ±0.13]
尺寸单位为英寸[mm]
SMX
电气参数 符号 B0912N1016 单位
1 额定电压 U N 9.6 (V)
2 优化方向 - 双向 -
3 空载速度 n0 38,633 rpm
4 典型空载电流 I0 1053 mA
5 最大连续机械功率（@ 25°C） P max 112.5 W
6 最大连续电流 Ics 14.48 A
7 最大连续扭矩 Tcs 29.4 (4.16) mNm (oz-in)
8 反电动势常数 kE 0.248 V/1000 rpm
9 扭矩常数 kT 2.37 (0.336) mNm/A (oz-in/A)
10 电机常数 R/k 2 7121 10 /Nms
3
11 峰值扭矩 Tpk 564.6 (80.0) mNm (oz-in)
12 电机常数 k M 11.84 (1.68) mNm/W (oz-in/W )
½
½
13 线间电阻 R L 0.040 ohms
14 相间电感 L 0.009 mH
15 机械时间常数 τ M 2.63 ms
16 电气时间常数 τ E 0.225 ms
通用参数
17 齿轮头比率 - N/A 比例
18 工作环境温度范围 - 25 (77) °C (°F)
19 最大工作温度范围 - 155 (311) °C (°F)
20 无轴杆支撑的径向静力（最大值） - 39.48 lbs
21 无轴杆支撑的轴向静力（最大值） - 8.50 lbs
22 热阻 R th 10.0 °C/W
23 热时间常数 τw 926 s
24 重量 - 145 (5.11) 克（盎司）
2
-6
25 转子惯量 Jm 24.7 (35.0) kg-cm 10 (oz-in-sec 10 )
-4
2
26 霍尔传感器电气相位 - 60 电气角°
27 消毒循环次数 - 1000+ 循环次数
备注： • 带Y形连接的三相电机 • 电机类型经过设计和测试，可达到额定的高压灭菌循环次数
• 霍尔传感器：电源电压4.5 V - 24 V. • 上述参数指定为25°C环境温度
• 典型的外壳材料303 SS • 典型的轴材料17-4 PH
B0912N1016 Output - Efficiency Performance B0912N1016 Speed - Current Performance
接线 描述
600.0 96.0 40000 240.0
蓝 相位 A 550.0 88.0 35000 210.0
棕 相位 B 500.0 80.0
450.0 72.0 30000 180.0
紫 相位 C
400.0 64.0 25000 150.0
红 4.5至24 Vdc 350.0 56.0
霍尔传感器1 Watts 300.0 48.0 Efficiency % RPM 20000 120.0 Amps
黄 250.0 40.0
（Hall 1） 15000 90.0
200.0 32.0
霍尔传感器2 24.0
橙 150.0 10000 60.0
（Hall 2） 100.0 Output 16.0 RPM
霍尔传感器3 50.0 Efficiency 8.0 5000 Amps 30.0
白
（Hall 3） 0.0 0.0
黑 RTN供电 0.0 0.0 33.3 66.6 99.9 133.2 166.4 199.7 233.0 266.3 299.6 332.9 366.2 399.5 432.8 466.1 499.3 532.6 565.9 0 0.0 33.3 66.6 99.9 133.2 166.4 199.7 233.0 266.3 299.6 332.9 366.2 399.5 432.8 466.1 499.3 532.6 565.9
Load mNm Load mNm
