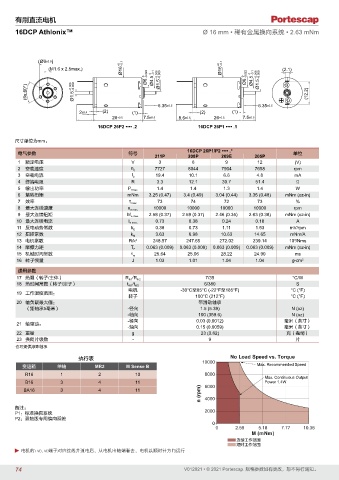

Page 74 - PortescapCatalog 0212_V012021CN_A4

有刷直流电机
16DCP Athlonix™ Ø 16 mm • 稀有金属换向系统 • 2.63 mNm

(Ø9 ±0.5) -0.1 -0.1
Ø16 +0 -0.022 -0.1 -0.009 Ø16 +0 -0.022 -0.1 -0.009
(M1.6 x 2.5max.) (2.1)
Ø6 0 Ø4.5 0 Ø1.5 -0.006 Ø6 0 Ø4.5 0 Ø1.5 -0.006
(6x 60°) Ø1.5 -0.006 -0.009 (12.2)

6.35 ±0.5 6.35 ±0.5
2 ±0.4 (2) (1) (2) (1)
26 ±0.5 7.5 ±0.5 8.6 ±0.5 26 ±0.5 7.5 ±0.5
16DCP 26P2 •••• .2 16DCP 26P1 •••• .1

尺寸单位为mm。
16DCP 26P1/P2 •••• .*
电气参数 符号 单位
211P 208P 209E 205P
1 额定电压 V 3 6 9 12 (V)
2 空载速度 n 0 7727 8044 7904 7658 rpm
3 空载电流 I 0 19.4 10.1 6.6 4.8 mA
4 终端电阻 R 3.3 12.1 30.7 51.4 Ω
5 输出功率 P 2max. 1.4 1.4 1.3 1.4 W
6 堵转扭矩 mNm 3.25 (0.47) 3.4 (0.49) 3.04 (0.44) 3.35 (0.48) mNm (oz-in)
7 效率 η max. 73 74 72 73 %
8 最大连续速度 n e max. 10000 10000 10000 10000 rpm
9 最大连续扭矩 M e max. 2.58 (0.37) 2.59 (0.37) 2.46 (0.35) 2.63 (0.38) mNm (oz-in)
10 最大连续电流 I e max. 0.73 0.38 0.24 0.18 A
11 反电动势常数 k E 0.38 0.73 1.11 1.53 mV/rpm
12 扭矩常数 k M 3.63 6.98 10.63 14.65 mNm/A
3
13 电机常数 R/k 2 248.57 247.65 272.02 239.14 10 /Nms
14 摩擦力矩 T F 0.063 (0.009) 0.063 (0.009) 0.063 (0.009) 0.063 (0.009) mNm (oz-in)
15 机械时间常数 τ m 25.64 25.06 28.22 24.90 ms
16 转子惯量 J 1.03 1.01 1.04 1.04 g-cm 2

通用参数
/
17 热阻（转子/主体） R th1 R th2 7/35 °C/W
18 热时间常数（转子/定子） t W1 /t W2 6/380 S
电机 -30°C至85°C (-22°F至185°F) °C (°F)
19 工作温度范围：
转子 100°C (212°F) °C (°F)
20 轴负载最大值： 带滑动轴承
（距轴承5毫米） -径向 1.5 (5.39) N (oz)
-轴向 100 (359.6) N (oz)
-径向 0.03 (0.0012) 毫米（英寸）
21 轴窜动：
-轴向 0.15 (0.0059) 毫米（英寸）
22 重量 g 23 (0.82) 克（盎司）
23 换向片级数 - 9 片
也可提供滚珠轴承
执行表 10000 No Load Speed vs. Torque
变速箱 单轴 MR2 M Sense B Max. Recommended Speed
R16 1 2 10 8000
Max. Continuous Output
B16 3 4 11 Power 1.4W
n (rpm) 4000
BA16 3 4 11 6000

备注： 2000
P1：标准换向系统
P2：双轴版专用换向系统
0
0 2.59 5.18 7.77 10.36
M (mNm)
连续工作范围
短时工作范围
电机的+ve,-ve端子对应接线并通电后，从电机出轴端看去，电机以顺时针方向运行
