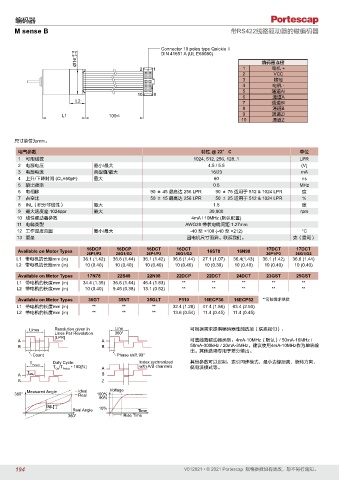

Page 194 - PortescapCatalog 0212_V012021CN_A4
P. 194

编码器
      M sense B                                                                   带RS422线路驱动器的磁编码器


                                                          Connector 10 poles type Quickie ll
                                                          DIN 41651 A (UL E68080)
                            Ø16 +0.15  -0.10                                         PIN 1. Motor +
                                                                                     PIN 2. Vcc
                                                                                             编码器连接
                                                                                      1
                                                                                     PIN 4. Motor -
                                                  2    1                             PIN 3. Gnd  电机 +
                                                                                     PIN 5. Channel A/ VCC
                                                                                      2
                                                                                      3
                                                                                     PIN 6. Channel A 接地
                                                                                     PIN 7. Channel B/ 电机 - 1:1
                                                                                      4
                                                                                      5
                                                 10    9                             PIN 8. Channel B 通道A/
                                                                                                 通道A
                                                                                      6
                            L2                                                       PIN 9. Channel Z/ 通道B/
                                                                                      7
                                                                                      8
                                                                                     PIN 10. Channel Z 通道B
                       L1              100 ±5                                         9          通道Z/
                                                                                      10         通道Z
      尺寸单位为mm。
       电气参数                                                             特性 @ 22° C                        单位
       1  可用线数                                                       1024, 512, 256, 128..1               LPR
       2  电源电压                    最小/最大                                   4.5 / 5.5                        (V)
       3  电源电流                    典型值/最大                                   16/23                           mA
       4  上升/下降时间 (CL=50pF)       最大                                        60                             ns
       5  输出频率                                                              0.5                           MHz
       6  电相移                                         90 ± 45 最高达 256 LPR           90 ± 75 适用于 512 & 1024 LPR  度
       7  占空比                                         50 ± 15 最高达 256 LPR           50 ± 25 适用于 512 & 1024 LPR  %
       8  INL(积分非线性)              最大                                        1.5                            度
       9  最大速度@ 1024ppr           最大                                       30,000                          rpm
       10 线性驱动器参数                                                   4mA / 10MHz (默认配置)
       11 电缆类型                                                    AWG28 带状电缆间距 1.27mm
       12 工作温度范围                  最小/最大                             -40 至 +100 (-40 至 +212)                °C
       13 重量                                                       因电机尺寸而异。联系我们。                        克(盎司)
       Available on Motor Types  16DCP    16DCP      16DCT     16DCT      16S78     16N98      17DCT     17DCT
                               26P1/P2    26G1/G2   26P1/P2    26G1/G2                         26P1/P2   26G1/G2
       L1 带电机的长度mm (in)       36.1 (1.42)  36.6 (1.44)  36.1 (1.42)  36.6 (1.44)  27.1 (1.07)  36.4(1.43)  36.1 (1.42)  36.6 (1.44)
       L2 带电机的长度mm (in)        10 (0.40)  10 (0.40)  10 (0.40)  10 (0.40)  10 (0.39)  10 (0.40)  10 (0.40)  10 (0.40)

       Available on Motor Types  17N78    22S48      22N98     22DCP      22DCT     24DCT      23GST     25GST
       L1 带电机的长度mm (in)       34.4 (1.35)  36.6 (1.44)  46.4 (1.83)  **    **         **        **         **
       L2 带电机的长度mm (in)        10 (0.40)  9.45 (0.38)  13.1 (0.52)  **     **         **        **         **
       Available on Motor Types  30GT      35NT      35GLT      P110     16ECP36   16ECP52   **可按需求供货
       L1 带电机的长度mm (in)          **         **        **      32.4 (1.28)  47.4 (1.86)  63.4 (2.50)
       L2 带电机的长度mm (in)          **         **        **      13.6 (0.54)  11.4 (0.45)  11.4 (0.45)


           Lines    Resolution given in  Line                       可根据需求提供编码器性能选项(联系我们):
                    Lines Per Revolution  360°
                    [LPR]
       A                             A                              可选线路驱动器类型:4mA-10MHz(默认)/ 50mA-10MHz /
       B                             B                              50mA-300kHz / 20mA-3MHz。建议使用4mA-10MHz作为单端输
                                                                    出。其他选项专用于差分输出。
            Count                         Phase shift 90°
           T        Duty Cycle:                   Index sychronized   其他参数可以定制:索引同步模式,最小边缘距离,旋转方向,
            Period
                    T /T Period  • 100[%]  A      with A/B channels  低电流模式等。
                     ON
       A   T ON                      B
       B                             Z
          Measured Angle     Ideal      Voltage
      360°                   Real  100%
                                    90%
                 INL[°]             10%
                           Real Angle            Time
                         360°               Rise Time










      194                                                         V012021 • © 2021 Portescap. 规格参数如有更改,恕不另行通知。
