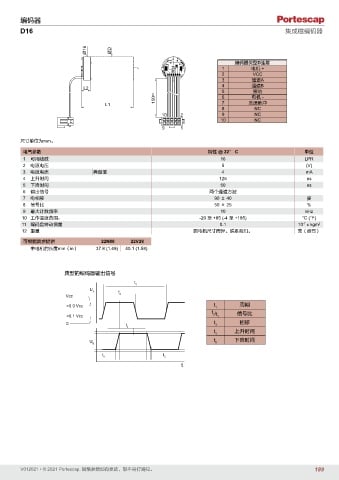

编码器
D16 集成磁编码器

Ø16 ØD

编码器类型D连接
1 电机 +
VCC
2 Encoder Type D
6. Motor
通道A
3 connections
通道B
L2 4 1. Motor + - 7.
2. Vcc
5 3. Channel A Strobe
接地
150 ±3 6 4. Channel B 8. NC
电机 -
选通脉冲
L1 7 5. GND 9. NC
8 NC 10. NC
10 2 9 NC
10 NC
9 1
尺寸单位为mm。
电气参数 特性 @ 22° C 单位
1 可用线数 16 LPR
2 电源电压 5 (V)
3 电源电流 典型值 4 mA
4 上升时间 125 ns
5 下降时间 50 ns
6 输出信号 两个通道方波
7 电相移 90 ± 40 度
8 信号比 50 ± 25 %
9 最大计数频率 10 kHz
10 工作温度范围： -20 至 +85 (-4 至 +185) °C (°F)
11 编码盘转动惯量 0.1 10 x kgm 2
-7
12 重量 因电机尺寸而异。联系我们。 克（盎司）
可根据需求提供 22N88 22V28
带电机的长度mm（in） 37.8 (1.49) 40.1 (1.58)

典型的编码器输出信号
t 1
U
A t
Vcc 2
>0.9 Vcc t 1 周期
t
<0.1 Vcc 2/t 1 信号比
0 t 3 t 3 相移
t 4 上升时间
U t 5 下降时间
B
t t
4 5
t
