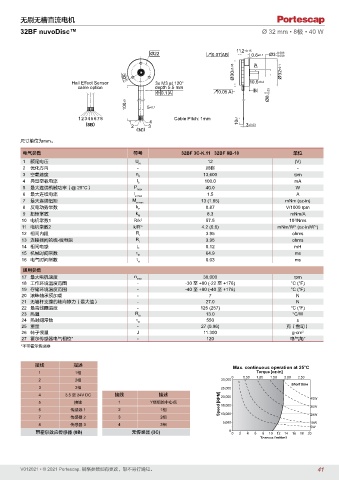

无刷无槽直流电机
32BF nuvoDisc™ Ø 32 mm • 8极 • 40 W

Ø22 0.07 AB 11.2 ±0.15 0.6 ±0.1 Ø3 -0.009
-0.006
Ø30 ±0.05 A Ø32 ±0.1

Hall Effect Sensor 30° 3x M3 at 120° 10.6 ±0.2
cable option depth 5.5 mm
0.1 A 0.05 A B 0 Ø8 -0.03
100 ±3 5 ±0.2

12345678 Cable Pitch: 1mm
(8B) 1 2 3 4 10 ±1 3 ±0.03
(3C)
尺寸单位为mm。

电气参数 符号 32BF 3C-K.11 32BF 8B-10 单位
1 额定电压 U N 12 (V)
2 优化方向 - 对称 -
3 空载速度 n 0 13,600 rpm
4 典型空载电流 I 0 100.0 mA
5 最大连续机械功率（@ 25°C） P max 40.0 W
6 最大连续电流 I e max 1.5 A
7 最大连续扭矩 M e max 13 (1.85) mNm (oz-in)
8 反电动势常数 k E 0.87 V/1000 rpm
9 扭矩常数 k M 8.3 mNm/A
10 电机常数1 R/k 2 57.5 10 /Nms
3
11 电机常数2 k/R ½ 4.2 (0.6) mNm/W (oz-in/W )
½
½
12 相间内阻 R I 3.95 ohms
13 连接器间的线-线电阻 R L 3.95 ohms
14 相间电感 L 0.12 mH
15 机械时间常数 τ m 64.9 ms
16 电气时间常数 τ e 0.03 ms
通用参数
17 最大电机速度 n max 30,000 rpm
18 工作环境温度范围 - -30 至 +80 (-22 至 +176) °C (°F)
19 存储环境温度范围 - -40 至 +80 (-40 至 +176) °C (°F)
20 滚珠轴承预加载 - 7 N
21 无轴杆支撑的轴向静力（最大值） - 27.0 N
22 最高线圈温度 - 125 (257) °C (°F)
23 热阻 R th 13.0 °C/W
24 热时间常数 τ w 550 s
25 重量 - 27 (0.96) 克（盎司）
26 转子惯量 J 11.300 g-cm 2
27 霍尔传感器电气相位* - 120 电气角°
*不带霍尔传感器

接线 描述 Max. continuous operation at 25°C
1 1相 Torque [oz-in]
0 0.50 1.00 1.50 2.00 2.50
2 2相 30,000
Short time
3 3相 25,000
4 3.5 至 24V DC 接线 描述 20,000 40W
5 接地 1 Y绕组的中心点 Speed [RPM] 15,000
6 传感器 1 2 1相 30W
7 传感器 2 3 2相 10,000 20W
8 传感器 3 4 3相 5,000 Continuous 10W
5W
带霍尔效应传感器 (8B) 无传感器 (3C) 0 0 2 4 6 8 10 12 14 16 18 20
Torque [mNm]
