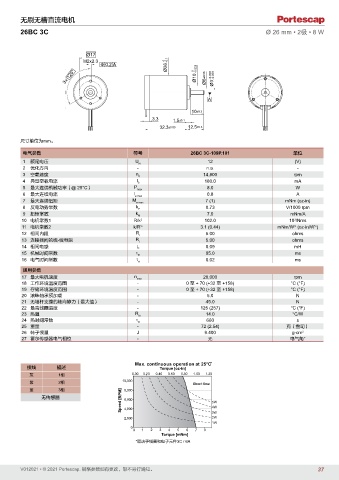

Page 37 - PortescapCatalog 0212_V012021CN_A4

无刷无槽直流电机
26BC 3C Ø 26 mm • 2极 • 8 W

Ø17
M2x2.3 0
0.2 A Ø26 -0.1
120° 0 Ø10 -0.022 -0.009
3 x Ø6 ±0.05 Ø3 -0.006

A

10 ±0.3
3.3 1.5 ±0.1

32.3 ±0.05 12.5 ±0.3
尺寸单位为mm。

电气参数 符号 26BC 3C-109P.101 单位
1 额定电压 U N 12 (V)
2 优化方向 - n.a. -
3 空载速度 n 0 14,800 rpm
4 典型空载电流 I 0 180.0 mA
5 最大连续机械功率（@ 25°C） P max 8.0 W
6 最大连续电流 I e max 0.8 A
7 最大连续扭矩 M e max 7 (1) mNm (oz-in)
8 反电动势常数 k E 0.73 V/1000 rpm
9 扭矩常数 k M 7.0 mNm/A
10 电机常数1 R/k 2 102.0 10 /Nms
3
11 电机常数2 k/R ½ 3.1 (0.44) mNm/W (oz-in/W )
½
½
12 相间内阻 R I 5.00 ohms
13 连接器间的线-线电阻 R L 5.00 ohms
14 相间电感 L 0.09 mH
15 机械时间常数 τ m 95.0 ms
16 电气时间常数 τ e 0.02 ms
通用参数
17 最大电机速度 n max 20,000 rpm
18 工作环境温度范围 - 0 至 + 70 (+32 至 +158) °C (°F)
19 存储环境温度范围 - 0 至 + 70 (+32 至 +158) °C (°F)
20 滚珠轴承预加载 - 5.0 N
21 无轴杆支撑的轴向静力（最大值） - 45.0 N
22 最高线圈温度 - 125 (257) °C (°F)
23 热阻 R th 14.0 °C/W
24 热时间常数 τ w 660 s
25 重量 - 72 (2.54) 克（盎司）
26 转子惯量 J 9.400 g-cm 2
27 霍尔传感器电气相位 - 无 电气角°

Max. continuous operation at 25°C *
接线 描述 Torque [oz-in]
灰 1相 0.00 0.20 0.40 0.60 0.80 1.00 1.20
10,000
紫 2相 Short time
蓝 3相 8,000
Speed [RPM] 6,000 5W
无传感器
4W
4,000
2W
2,000 Continuous 3W
1W
0
0 1 2 3 4 5 6 7 8
Torque [mNm]
*取决于线圈和电子元件3C / 6A

V012021 • © 2021 Portescap. 规格参数如有更改，恕不另行通知。 37
