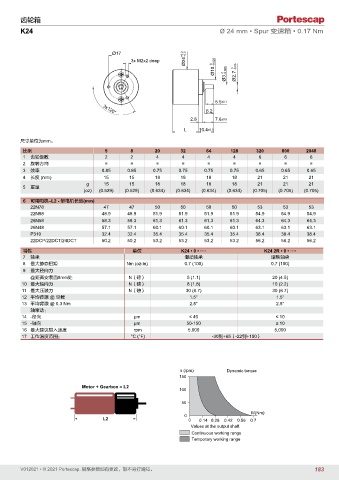

Page 183 - PortescapCatalog 0212_V012021CN_A4

齿轮箱
K24 Ø 24 mm • Spur 变速箱 • 0.17 Nm

Ø17 -0.3
Ø10 -0.022 0 0 Ø3 -0.006 0 Ø2.7 -0.05
3x M2x2 deep Ø24 +0.2

5.5 ±0.1
6.2
3x120°
2.8 7.6 ±0.5
L 10.4 ±0.5
尺寸单位为mm。
比例 5 8 20 32 64 128 320 800 2048
1 齿轮级数 2 2 4 4 4 4 6 6 6
2 旋转方向 = = = = = = = = =
3 效率 0.85 0.85 0.75 0.75 0.75 0.75 0.65 0.65 0.65
4 长度 (mm) 15 15 18 18 18 18 21 21 21
g 15 15 18 18 18 18 21 21 21
5 重量
(oz) (0.529) (0.529) (0.634) (0.634) (0.634) (0.634) (0.705) (0.705) (0.705)
6 可用电机–L2 - 带电机长度(mm)
22N78 47 47 50 50 50 50 53 53 53
22N98 48.9 48.9 51.9 51.9 51.9 51.9 54.9 54.9 54.9
26N58 58.3 58.3 61.3 61.3 61.3 61.3 64.3 64.3 64.3
26N48 57.1 57.1 60.1 60.1 60.1 60.1 63.1 63.1 63.1
P310 32.4 32.4 35.4 35.4 35.4 35.4 38.4 38.4 38.4
22DCP/22DCT/24DCT 50.2 50.2 53.2 53.2 53.2 53.2 56.2 56.2 56.2
特性 单位 K24 • 0 • ···· K24 2R • 0 • ····
7 轴承 滑动轴承 滚珠轴承
8 最大静态扭矩 Nm (oz-in) 0.7 (100) 0.7 (100)
9 最大径向力
@距离安装面8mm处 N（磅） 5 (1.1) 20 (4.5)
10 最大轴向力 N（磅） 8 (1.8) 10 (2.2)
11 最大压装力 N（磅） 30 (6.7) 30 (6.7)
12 平均背隙 @ 空载 1.5° 1.5°
13 平均背隙 @ 0.3 Nm 2.5° 2.5°
轴窜动：
14 -径向 μm ≤ 40 ≤ 10
15 -轴向 μm 50-150 ≤ 10
16 最大建议输入速度 rpm 5,000 5,000
17 工作温度范围： °C (°F) -30到+65（-22到+150）

n (rpm) Dynamic torque

Motor + Gearbox = L2

M (Nm)
L2 0.14 0.28 0.42 0.56 0.7
Values at the output shaft
Continuous working range
Temporary working range
