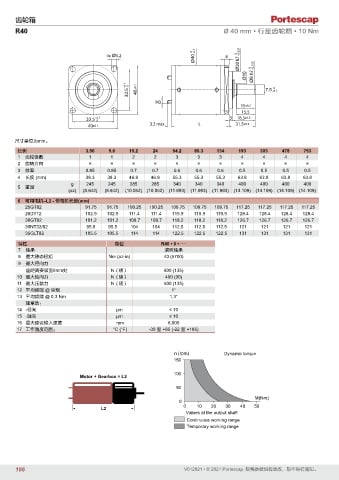

Page 186 - PortescapCatalog 0212_V012021CN_A4

齿轮箱
R40 Ø 40 mm • 行星齿轮箱 • 10 Nm

Ø40 -0.1 4 Ø30 h7 -0.021
0
4x Ø4.2 0

Ø10 0 Ø8 h7 -0.015
33.5 +0.1 0 40 ±0.1 7.5 -0.1
0

M3
15 ±0.2
15.5
+0.1 3 18.5 ±0.5
33.5 0
3.2 max. L 21.5 ±0.5
40 ±0.1
尺寸单位为mm。
比例 3.56 5.6 15.2 24 54.2 85.3 134 193 303 478 753
1 齿轮级数 1 1 2 2 3 3 3 4 4 4 4
2 旋转方向 = = = = = = = = = = =
3 效率 0.85 0.85 0.7 0.7 0.6 0.6 0.6 0.5 0.5 0.5 0.5
4 长度 (mm) 38.3 38.3 46.8 46.8 55.3 55.3 55.3 63.8 63.8 63.8 63.8
g 245 245 285 285 340 340 340 400 400 400 400
5 重量
(oz) (8.642) (8.642) (10.052) (10.052) (11.993) (11.993) (11.993) (14.109) (14.109) (14.109) (14.109)
6 可用电机–L2 - 带电机长度(mm)
25GT82 91.75 91.75 100.25 100.25 108.75 108.75 108.75 117.25 117.25 117.25 117.25
28DT12 102.9 102.9 111.4 111.4 119.9 119.9 119.9 128.4 128.4 128.4 128.4
30GT82 101.2 101.2 109.7 109.7 118.2 118.2 118.2 126.7 126.7 126.7 126.7
35NT32/82 95.5 95.5 104 104 112.5 112.5 112.5 121 121 121 121
35GLT82 105.5 105.5 114 114 122.5 122.5 122.5 131 131 131 131

特性 单位 R40 • 0 • ····
7 轴承 滚珠轴承
8 最大静态扭矩 Nm (oz-in) 40 (5700)
9 最大径向力
@距离安装面8mm处 N（磅） 600 (135)
10 最大轴向力 N（磅） 400 (90)
11 最大压装力 N（磅） 600 (135)
12 平均背隙 @ 空载 1°
13 平均背隙 @ 0.3 Nm 1.3°
轴窜动：
14 -径向 μm ≤ 10
15 -轴向 μm ≤ 10
16 最大建议输入速度 rpm 6,000
17 工作温度范围： °C (°F) -30 至 +85 (-22 至 +185)

n (rpm) Dynamic torque

Motor + Gearbox = L2

M (Nm)

L2 10 20 30 40 50
Values at the output shaft
Continuous working range
Temporary working range

186 V012021 • © 2021 Portescap. 规格参数如有更改，恕不另行通知。
