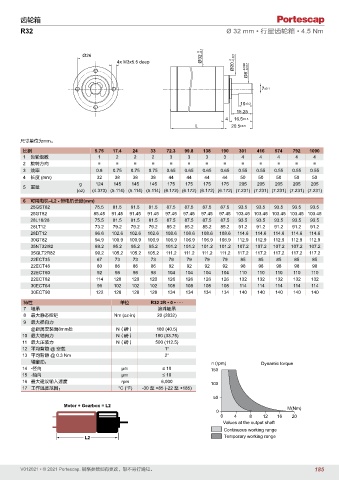

Page 185 - PortescapCatalog 0212_V012021CN_A4

齿轮箱
R32 Ø 32 mm • 行星齿轮箱 • 4.5 Nm

0
Ø26 Ø32 -0.1
4x M3x5.5 deep 0 Ø20 -0.021 Ø8 -0.008 -0.017

7 ±0.1

10 ±0.2
15.25
4 16.5 ±0.5
L 20.5 ±0.5

尺寸单位为mm。
比例 5.75 17.4 24 33 72.3 99.8 138 190 301 416 574 792 1090
1 齿轮级数 1 2 2 2 3 3 3 3 4 4 4 4 4
2 旋转方向 = = = = = = = = = = = = =
3 效率 0.8 0.75 0.75 0.75 0.65 0.65 0.65 0.65 0.55 0.55 0.55 0.55 0.55
4 长度 (mm) 32 38 38 38 44 44 44 44 50 50 50 50 50
g 124 145 145 145 175 175 175 175 205 205 205 205 205
5 重量
(oz) (4.373) (5.114) (5.114) (5.114) (6.172) (6.172) (6.172) (6.172) (7.231) (7.231) (7.231) (7.231) (7.231)
6 可用电机–L2 - 带电机长度(mm)
25GST82 75.5 81.5 81.5 81.5 87.5 87.5 87.5 87.5 93.5 93.5 93.5 93.5 93.5
25GT82 85.45 91.45 91.45 91.45 97.45 97.45 97.45 97.45 103.45 103.45 103.45 103.45 103.45
28L18/28 75.5 81.5 81.5 81.5 87.5 87.5 87.5 87.5 93.5 93.5 93.5 93.5 93.5
28LT12 73.2 79.2 79.2 79.2 85.2 85.2 85.2 85.2 91.2 91.2 91.2 91.2 91.2
28DT12 96.6 102.6 102.6 102.6 108.6 108.6 108.6 108.6 114.6 114.6 114.6 114.6 114.6
30GT82 94.9 100.9 100.9 100.9 106.9 106.9 106.9 106.9 112.9 112.9 112.9 112.9 112.9
35NT32/82 89.2 95.2 95.2 95.2 101.2 101.2 101.2 101.2 107.2 107.2 107.2 107.2 107.2
35GLT2R82 99.2 105.2 105.2 105.2 111.2 111.2 111.2 111.2 117.2 117.2 117.2 117.2 117.2
22ECT35 67 73 73 73 79 79 79 79 85 85 85 85 85
22ECT48 80 86 86 86 92 92 92 92 98 98 98 98 98
22ECT60 92 98 98 98 104 104 104 104 110 110 110 110 110
22ECT82 114 120 120 120 126 126 126 126 132 132 132 132 132
30ECT64 96 102 102 102 108 108 108 108 114 114 114 114 114
30ECT90 122 128 128 128 134 134 134 134 140 140 140 140 140

特性 单位 R32 2R • 0 • ····
7 轴承 滚珠轴承
8 最大静态扭矩 Nm (oz-in) 20 (2832)
9 最大径向力
@距离安装面8mm处 N（磅） 180 (40.5)
10 最大轴向力 N（磅） 150 (33.75)
11 最大压装力 N（磅） 500 (112.5)
12 平均背隙 @ 空载 1°
13 平均背隙 @ 0.3 Nm 2°
轴窜动： n (rpm) Dynamic torque
14 -径向 μm ≤ 10
15 -轴向 μm ≤ 10
16 最大建议输入速度 rpm 6,000
17 工作温度范围： °C (°F) -30 至 +85 (-22 至 +185)

Motor + Gearbox = L2
M (Nm)
4 8 12 16 20
Values at the output shaft
Continuous working range
L2 Temporary working range

V012021 • © 2021 Portescap. 规格参数如有更改，恕不另行通知。 185
