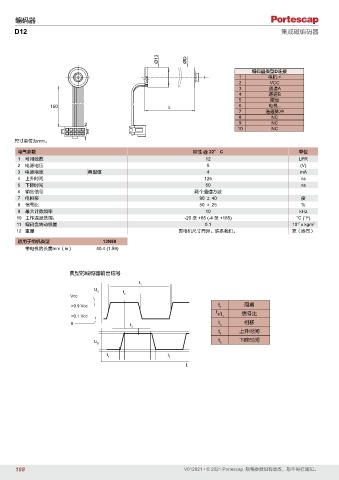

Page 188 - PortescapCatalog 0212_V012021CN_A4

编码器
D12 集成磁编码器

Ø13 ØD

编码器类型D连接
1 电机 +
2
Encoder Type D VCC
3
connections 通道A
6. Motor
4
通道B
1. Motor + -
2. Vcc 5 7. NC 接地
6
150 L 3. Channel A 8. NC 电机 -
4. Channel B 9. NC
7
选通脉冲
8
5. GND 10. NC NC
2 9 NC
10 NC
1
尺寸单位为mm。
电气参数 特性 @ 22° C 单位
1 可用线数 12 LPR
2 电源电压 5 (V)
3 电源电流 典型值 4 mA
4 上升时间 125 ns
5 下降时间 50 ns
6 输出信号 两个通道方波
7 电相移 90 ± 40 度
8 信号比 50 ± 25 %
9 最大计数频率 10 kHz
10 工作温度范围： -20 至 +85 (-4 至 +185) °C (°F)
-7
11 编码盘转动惯量 0.1 10 x kgm 2
12 重量 因电机尺寸而异。联系我们。 克（盎司）
适用于电机类型 13N88
带电机的长度mm（in） 40.4 (1.59)

典型的编码器输出信号
t 1
U
A t
Vcc 2
>0.9 Vcc t 1 周期
t
<0.1 Vcc 2/t 1 信号比
0 t 3 t 3 相移
t 4 上升时间
U t 5 下降时间
B
t t
4 5
t

188 V012021 • © 2021 Portescap. 规格参数如有更改，恕不另行通知。
