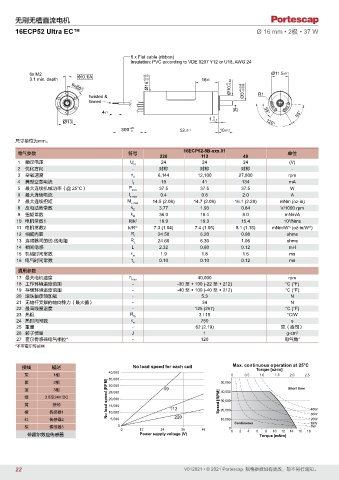

Page 22 - PortescapCatalog 0212_V012021CN_A4

无刷无槽直流电机
16ECP52 Ultra EC™ Ø 16 mm • 2极 • 37 W

8 x Flat cable (ribbon)
Insulation: PVC according to VDE 0207 Y12 or U18, AWG 24

6x M2 Ø11.5 ±0.1
Ø16 +0.05 Ø10 +0 -0.02 -0.009
3.1 min. depth 0.1 A -0.10 16 ±5
6x60°
twisted & Ø3 +0.006 R1
tinned
A 55°
4 ±1 55°
0
Ø13 1 -0.1 120°
+20
300 0 52 ±0.1 10 ±0.2
尺寸单位为mm。
16ECP52-8B-xxx.01
电气参数 符号 单位
220 112 49
1 额定电压 U N 24 24 24 (V)
2 优化方向 - 对称 对称 对称 -
3 空载速度 n 0 6,144 12,100 27,800 rpm
4 典型空载电流 I 0 19 41 134 mA
5 最大连续机械功率（@ 25°C） P max 37.5 37.5 37.5 W
6 最大连续电流 I e max 0.4 0.8 2.0 A
7 最大连续扭矩 M e max 14.5 (2.06) 14.7 (2.09) 16.1 (2.28) mNm (oz-in)
8 反电动势常数 k E 3.77 1.93 0.84 V/1000 rpm
9 扭矩常数 k M 36.0 18.4 8.0 mNm/A
10 电机常数1 R/k 2 18.9 18.3 15.4 10 /Nms
3
½
11 电机常数2 k/R ½ 7.3 (1.04) 7.4 (1.05) 8.1 (1.15) mNm/W (oz-in/W )
½
12 相间内阻 R I 24.50 6.20 0.98 ohms
13 连接器间的线-线电阻 R L 24.60 6.30 1.06 ohms
14 相间电感 L 2.32 0.60 0.12 mH
15 机械时间常数 τ m 1.9 1.8 1.5 ms
16 电气时间常数 τ e 0.10 0.10 0.12 ms
通用参数
17 最大电机速度 n max 40,000 rpm
18 工作环境温度范围 - -30 至 + 100 (-22 至 + 212) °C (°F)
19 存储环境温度范围 - -40 至 + 100 (-40 至 + 212) °C (°F)
20 滚珠轴承预加载 - 5.3 N
21 无轴杆支撑的轴向静力（最大值） - 34 N
22 最高线圈温度 - 125 (257) °C (°F)
23 热阻 R th 3 / 15 °C/W
24 热时间常数 τ w 750 s
25 重量 - 62 (2.19) 克（盎司）
26 转子惯量 J 1 g-cm 2
27 霍尔传感器电气相位* - 120 电气角°
*不带霍尔传感器

接线 描述 No load speed for each coil Max. continuous operation at 25°C
Torque [oz-in]
40,000
灰 1相 0 0.5 1.0 1.5 2.0 2.5
紫 2相 35,000 50,000
30,000
蓝 3相 25,000 49 40,000 Short time
绿 3.5至24V DC No load speed (RPM) 20,000 30,000
黄 接地 15,000 112 Speed [RPM]
橙 传感器1 10,000 20,000 40W
30W
红 传感器2 5,000 220 10,000 Continuous 20W
10W
棕 传感器3 0 0 5W
0 12 24 36 48 0 2 4 6 8 10 12 14 16 18
带霍尔效应传感器 Power supply voltage (V) Torque [mNm]

22 V012021 • © 2021 Portescap. 规格参数如有更改，恕不另行通知。
