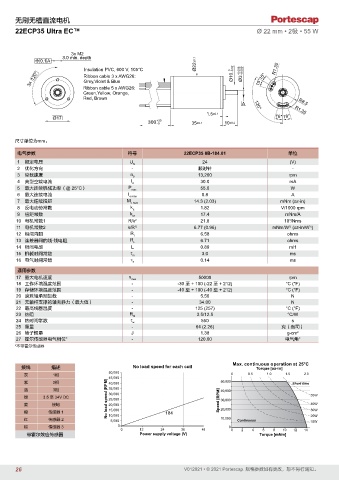

Page 26 - PortescapCatalog 0212_V012021CN_A4

无刷无槽直流电机
22ECP35 Ultra EC™ Ø 22 mm • 2极 • 55 W

3x M2
3.0 min. depth
0.1 A Ø22 ±0.1
Insulation PVC, 600 V, 105°C 0 -0.009 R1.35
120° Ribbon cable 3 x AWG26: Ø10 -0.02 Ø3 -0.006 15°

3x Grey,Violet & Blue 15°
Ribbon cable 5 x AWG26:
Green,Yellow, Orange,
Red, Brown
A 120° R8.5
1.5 ±0.1 R1.35
Ø17 +20 18° 18°
300 -0 35 ±0.1 10 ±0.2

尺寸单位为mm。

电气参数 符号 22ECP35 8B-184.01 单位
1 额定电压 U N 24 (V)
2 优化方向 - 顺时针 -
3 空载速度 n 0 13,200 rpm
4 典型空载电流 I 0 30.0 mA
5 最大连续机械功率（@ 25°C） P max 55.0 W
6 最大连续电流 I e max 0.8 A
7 最大连续扭矩 M e max 14.3 (2.03) mNm (oz-in)
8 反电动势常数 k E 1.82 V/1000 rpm
9 扭矩常数 k M 17.4 mNm/A
10 电机常数1 R/k 2 21.8 10 /Nms
3
11 电机常数2 k/R ½ 6.77 (0.96) mNm/W (oz-in/W )
½
½
12 相间内阻 R I 6.58 ohms
13 连接器间的线-线电阻 R L 6.71 ohms
14 相间电感 L 0.89 mH
15 机械时间常数 τ m 3.0 ms
16 电气时间常数 τ e 0.14 ms
通用参数
17 最大电机速度 n max 50000 rpm
18 工作环境温度范围 - -30 至 + 100 (-22 至 + 212) °C (°F)
19 存储环境温度范围 - -40 至 + 100 (-40 至 + 212) °C (°F)
20 滚珠轴承预加载 - 5.50 N
21 无轴杆支撑的轴向静力（最大值） - 34.00 N
22 最高线圈温度 - 125 (257) °C (°F)
23 热阻 R th 3.5/12.5 °C/W
24 热时间常数 τ w 550 s
25 重量 - 64 (2.26) 克（盎司）
26 转子惯量 J 1.38 g-cm 2
27 霍尔传感器电气相位* - 120.00 电气角°
*不带霍尔传感器

接线 描述 No load speed for each coil Max. continuous operation at 25°C
Torque [oz-in]
50,000
灰 1相 45,000 0 0.5 1.0 1.5 2.0
紫 2相 40,000 50,000 Short time
蓝 3相 35,000 40,000
绿 3.5 至 24V DC No load speed (RPM) 30,000 Speed [RPM] 30,000 55W
25,000
黄 接地 20,000 40W
橙 传感器 1 15,000 184 20,000 30W
10,000
20W
红 传感器 2 5,000 10,000 Continuous 10W
棕 传感器 3 0 0
0 12 24 36 48 0 2 4 6 8 10 12 14
带霍尔效应传感器 Power supply voltage (V) Torque [mNm]

26 V012021 • © 2021 Portescap. 规格参数如有更改，恕不另行通知。
