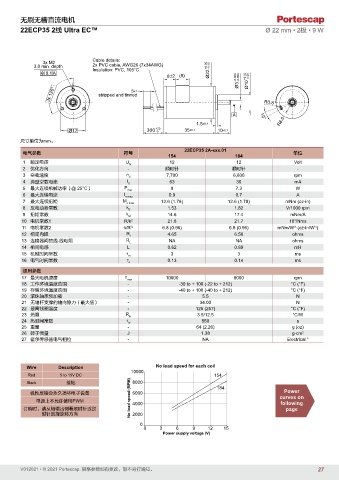

Page 27 - PortescapCatalog 0212_V012021CN_A4

无刷无槽直流电机
22ECP35 2线 Ultra EC™ Ø 22 mm • 2极 • 9 W

3x M2 Cable details:
3.0 min. depth 2x PVC cable, AWG26 (7x34AWG) -0.10
Insulation: PVC, 105°C
0.1 A Ø22 +0.05
8±2 (9) Ø3 -0.006 -0.009 Ø10 +0.02 0.00
3x 120° stripped and tinned R0.8
5 ±1

A 10°
R8.5
1.5 ±0.1
+20
Ø17 300 -0 35 ±0.1 10 ±0.2
尺寸单位为mm。
22ECP35 2A-xxx.01
电气参数 符号 单位
154 184
1 额定电压 U N 12 12 Volt
2 优化方向 - 顺时针 顺时针 -
3 空载速度 n 0 7,700 6,600 rpm
4 典型空载电流 I 0 63 30 mA
5 最大连续机械功率（@ 25°C） P max 9 7.3 W
6 最大连续电流 I e max 0.9 0.7 A
7 最大连续扭矩 M e max 12.6 (1.78) 12.6 (1.78) mNm (oz-in)
8 反电动势常数 k E 1.53 1.82 V/1000 rpm
9 扭矩常数 k M 14.6 17.4 mNm/A
10 电机常数1 R/k 2 21.8 21.7 10 /Nms
3
½
11 电机常数2 k/R ½ 6.8 (0.96) 6.8 (0.96) mNm/W (oz-in/W )
½
12 相间内阻 R I 4.65 6.58 ohms
13 连接器间的线-线电阻 R L NA NA ohms
14 相间电感 L 0.62 0.89 mH
15 机械时间常数 τ m 3 3 ms
16 电气时间常数 τ e 0.13 0.14 ms
通用参数
17 最大电机速度 n max 10000 8000 rpm
18 工作环境温度范围 - -30 to + 100 (-22 to + 212) °C (°F)
19 存储环境温度范围 - -40 to + 100 (-40 to + 212) °C (°F)
20 滚珠轴承预加载 - 5.5 N
21 无轴杆支撑的轴向静力（最大值） - 34.00 N
22 最高线圈温度 - 125 (257) °C (°F)
23 热阻 R th 3.5/12.5 °C/W
24 热时间常数 τ w 550 s
25 重量 - 64 (2.26) g (oz)
26 转子惯量 J 1.38 g-cm 2
27 霍尔传感器电气相位 - NA Electrical °

Wire Description No load speed for each coil
10000
Red 5 to 15V DC 154
Black 接地 8000 184
Power
极性反接会永久损坏电子设备 6000 curves on
电源上不允许使用PWM No load speed (RPM) 4000 following
订购时，请从轴输出侧看顺时针或逆 page
时针选择旋转方向 2000
0
0 3 6 9 12 15
Power supply voltage (V)

V012021 • © 2021 Portescap. 规格参数如有更改，恕不另行通知。 27
