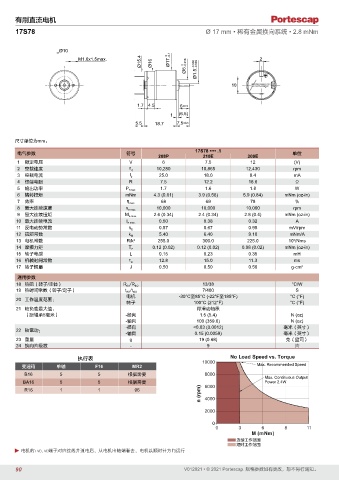

Page 90 - PortescapCatalog 0212_V012021CN_A4

有刷直流电机
17S78 Ø 17 mm • 稀有金属换向系统 • 2.8 mNm

Ø10
Ø15.4 Ø16 Ø17 0 -0.018 -0.009
M1.6x1.5max. -0.1 2
Ø6 0 Ø1.5 -0.006

10

1.7 4.5 6 ±0.5
1 (6.5)
5.5 18.7 7.5 ±0.5

尺寸单位为mm。
17S78 •••• .1
电气参数 符号 单位
208P 210E 209E
1 额定电压 V 6 7.5 12 (V)
2 空载速度 n 0 10,280 10,865 12,430 rpm
3 空载电流 I 0 25.0 18.0 8.4 mA
4 终端电阻 R 7.5 12.2 18.6 Ω
5 输出功率 P 2max. 1.7 1.6 1.8 W
6 堵转扭矩 mNm 4.3 (0.61) 3.9 (0.56) 5.9 (0.84) mNm (oz-in)
7 效率 η max. 68 69 78 %
8 最大连续速度 n e max. 10,000 10,000 10,000 rpm
9 最大连续扭矩 M e max. 2.6 (0.34) 2.4 (0.34) 2.8 (0.4) mNm (oz-in)
10 最大连续电流 I e max. 0.50 0.38 0.32 A
11 反电动势常数 k E 0.57 0.67 0.95 mV/rpm
12 扭矩常数 k M 5.40 6.40 9.10 mNm/A
3
13 电机常数 R/k 2 255.0 300.0 225.0 10 /Nms
14 摩擦力矩 T F 0.12 (0.02) 0.12 (0.02) 0.08 (0.02) mNm (oz-in)
15 转子电感 L 0.15 0.23 0.35 mH
16 机械时间常数 τ m 12.8 15.0 11.3 ms
17 转子惯量 J 0.50 0.50 0.50 g-cm 2
通用参数
/
18 热阻（转子/主体） R th1 R th2 13/38 °C/W
19 热时间常数（转子/定子） t W1 /t W2 7/400 S
电机 -30°C至85°C (-22°F至185°F) °C (°F)
20 工作温度范围：
转子 100°C (212°F) °C (°F)
21 轴负载最大值： 带滑动轴承
（距轴承5毫米） -径向 1.5 (5.4) N (oz)
-轴向 100 (359.6) N (oz)
-径向 <0.03 (0.0012) 毫米（英寸）
22 轴窜动：
-轴向 0.15 (0.0059) 毫米（英寸）
23 重量 g 19 (0.68) 克（盎司）
24 换向片级数 - 9 片

执行表 10000 No Load Speed vs. Torque
变速箱 单轴 F16 MR2 Max. Recommended Speed
B16 5 5 根据需要 8000
Max. Continuous Output
BA16 5 5 根据需要 Power 2.4W
n (rpm) 4000
R16 1 1 96 6000

2000

0
0 3 6 8 11
M (mNm)
连续工作范围
短时工作范围
电机的+ve,-ve端子对应接线并通电后，从电机出轴端看去，电机以顺时针方向运行
