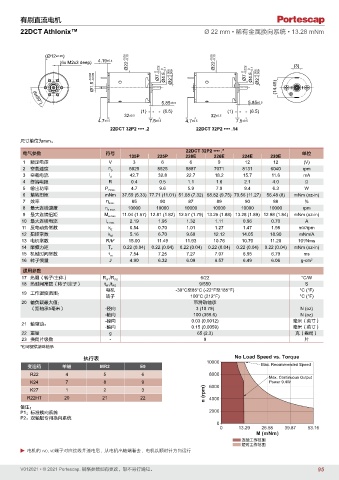

Page 95 - PortescapCatalog 0212_V012021CN_A4

有刷直流电机
22DCT Athlonix™ Ø 22 mm • 稀有金属换向系统 • 13.28 mNm

(Ø12 ±0.05) -0.10 -0.10
(6x M2x3 deep) 4.19 ±0.4 Ø22 +0.05 -0.022 -0.1 Ø22 +0.05 -0.022 -0.1 (3)

Ø1.5 -0.006 -0.009 Ø7 0 Ø4.5 0 Ø2 -0.006 -0.009 Ø7 0 Ø4.5 0 Ø2 -0.006 -0.009 (14.45)

5.85 ±0.5 5.85 ±0.5
(6x60°)
(1) (6.5) (1) (6.5)
32 ±0.5 32 ±0.5
4.7 ±0.5 7.5 ±0.5 4.7 ±0.5 7.5 ±0.5
22DCT 32P2 •••• .2 22DCT 32P2 •••• .14
尺寸单位为mm。
22DCT 32P2 •••• .*
电气参数 符号 单位
135P 225P 228E 226E 224E 220E
1 额定电压 V 3 6 6 9 12 12 (V)
2 空载速度 n 0 5525 8525 5887 7071 8131 6040 rpm
3 空载电流 I 0 42.7 32.8 22.7 18.2 15.7 11.6 mA
4 终端电阻 R 0.4 0.5 1.1 1.6 2.1 4.0 Ω
5 输出功率 P 2max. 4.7 9.6 5.9 7.9 9.4 6.3 W
6 堵转扭矩 mNm 37.59 (5.33) 77.71 (11.01) 51.68 (7.32) 68.82 (9.75) 79.56 (11.27) 56.48 (8) mNm (oz-in)
7 效率 η max. 85 90 87 89 90 88 %
8 最大连续速度 n e max. 10000 10000 10000 10000 10000 10000 rpm
9 最大连续扭矩 M e max. 11.04 (1.57) 12.81 (1.82) 12.57 (1.79) 13.25 (1.88) 13.28 (1.89) 12.98 (1.84) mNm (oz-in)
10 最大连续电流 I e max. 2.19 1.95 1.32 1.11 0.96 0.70 A
11 反电动势常数 k E 0.54 0.70 1.01 1.27 1.47 1.98 mV/rpm
12 扭矩常数 k M 5.16 6.70 9.69 12.12 14.05 18.90 mNm/A
3
13 电机常数 R/k 2 15.00 11.49 11.93 10.76 10.70 11.20 10 /Nms
14 摩擦力矩 T F 0.22 (0.04) 0.22 (0.04) 0.22 (0.04) 0.22 (0.04) 0.22 (0.04) 0.22 (0.04) mNm (oz-in)
15 机械时间常数 τ m 7.54 7.25 7.27 7.07 6.95 6.79 ms
16 转子惯量 J 4.90 6.32 6.09 6.57 6.49 6.06 g-cm 2

通用参数
/
17 热阻（转子/主体） R th1 R th2 6/22 °C/W
18 热时间常数（转子/定子） t W1 /t W2 9/550 S
电机 -30°C至85°C (-22°F至185°F) °C (°F)
19 工作温度范围：
转子 100°C (212°F) °C (°F)
20 轴负载最大值： 带滑动轴承
（距轴承5毫米） -径向 3 (10.79) N (oz)
-轴向 100 (359.6) N (oz)
-径向 0.03 (0.0012) 毫米（英寸）
21 轴窜动：
-轴向 0.15 (0.0059) 毫米（英寸）
22 重量 g 65 (2.3) 克（盎司）
23 换向片级数 - 9 片
*也可提供滚珠轴承
执行表 10000 No Load Speed vs. Torque
变速箱 单轴 MR2 E9 Max. Recommended Speed
R22 4 5 6 8000
Max. Continuous Output
K24 7 8 9 Power 9.4W
K27 1 2 3 6000
R22HT 20 21 22 n (rpm) 4000

备注：
P1：标准换向系统 2000
P2：双轴版专用换向系统
0
0 13.29 26.58 39.87 53.16
M (mNm)
连续工作范围
短时工作范围
电机的+ve,-ve端子对应接线并通电后，从电机出轴端看去，电机以顺时针方向运行
