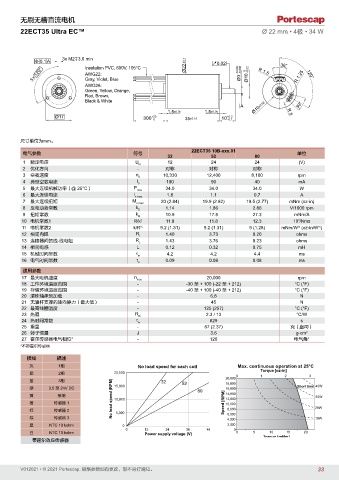

无刷无槽直流电机
22ECT35 Ultra EC™ Ø 22 mm • 4极 • 34 W

0.1 A 3x M2 3.0 min Ø22 ±0.1 0.02 36°
120° Insulation PVC, 600V. 105°C Ø3 -0.006 -0.009 0 Ø10 -0.02 R 1.5 120°
AWG22:
3 x Gray, Violet, Blue R 1.25
AWG26:
Green, Yellow, Orange,
Red, Brown,
Black & White
A Ø10 ±0.02 30°
1.5 ±0.05 1.5 ±0.05 R 8
Ø17 300 0 35 ±0.15 10 -0.1
+0.2
+20

尺寸单位为mm。
22ECT35 10B-xxx.01
电气参数 符号 单位
32 52 80
1 额定电压 U N 12 24 24 (V)
2 优化方向 - 对称 对称 对称 -
3 空载速度 n 0 10,330 12,400 8,100 rpm
4 典型空载电流 I 0 100 90 40 mA
5 最大连续机械功率（@ 25°C） P max 34.0 34.0 34.0 W
6 最大连续电流 I e max 1.8 1.1 0.7 A
7 最大连续扭矩 M e max 20 (2.84) 19.9 (2.82) 19.5 (2.77) mNm (oz-in)
8 反电动势常数 k E 1.14 1.86 2.86 V/1000 rpm
9 扭矩常数 k M 10.9 17.8 27.3 mNm/A
10 电机常数1 R/k 2 11.8 11.8 12.3 10 /Nms
3
11 电机常数2 k/R ½ 9.2 (1.31) 9.2 (1.31) 9 (1.28) mNm/W (oz-in/W )
½
½
12 相间内阻 R I 1.40 3.73 9.20 ohms
13 连接器间的线-线电阻 R L 1.43 3.76 9.23 ohms
14 相间电感 L 0.12 0.32 0.75 mH
15 机械时间常数 τ m 4.2 4.2 4.4 ms
16 电气时间常数 τ e 0.09 0.08 0.08 ms
通用参数
17 最大电机速度 n max 20,000 rpm
18 工作环境温度范围 - -30 至 + 100 (-22 至 + 212) °C (°F)
19 存储环境温度范围 - -40 至 + 100 (-40 至 + 212) °C (°F)
20 滚珠轴承预加载 - 6.8 N
21 无轴杆支撑的轴向静力（最大值） - 45 N
22 最高线圈温度 - 125 (257) °C (°F)
23 热阻 R th 2.3 / 13 °C/W
24 热时间常数 τ w 829 s
25 重量 - 67 (2.37) 克（盎司）
26 转子惯量 J 3.6 g-cm 2
27 霍尔传感器电气相位* - 120 电气角°
*不带霍尔传感器

接线 描述
灰 1相 No load speed for each coil Max. continuous operation at 25°C
紫 2相 20,000 0 1 Torque [oz-in] 2 3
20,000
蓝 3相 32 52 18,000
绿 3.5 至 24V DC 15,000 80 Short time 40W
黄 接地 No load speed (RPM) 10,000 14,000 30W
12,000
橙 传感器 1 Speed [RPM] 16,000
10,000
红 传感器 2 5,000 8,000 20W
6,000
棕 传感器 3 4,000 Continuous 10W
黑 NTC 10 kohm 0 2,000
0 12 24 36 48 0
白 NTC 10 kohm Power supply voltage (V) 0 5 10 15 20
Torque [mNm]
带霍尔效应传感器
